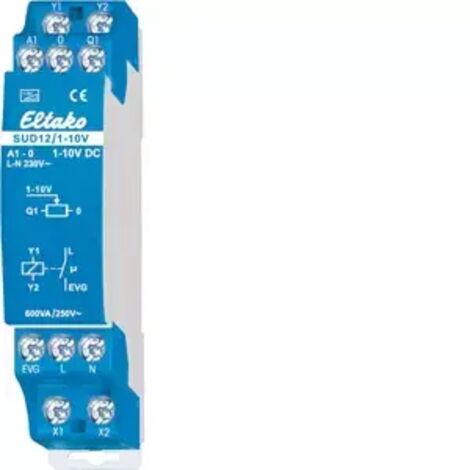

Eltako Steuergerät 1-10V f.Univ.-Dimmschalter SUD12/1-10V

Eigenschaften • 1 Schließer nicht potenzialfrei 600VA und 1-10V-Steuerausgang 40mA \n• Stand-by-Verlust nur 0,9 Watt \n• Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 1 Teilungseinheit=18mm breit, 58mm tief \n• Modernste Hybrid-Technik vereint die Vorteile verschleißfreier elektronischer Ansteuerung mit hoher Leistung von Spezialrelais \n• Das Steuergerät SUD12 kann in zwei Schaltungsarten verwendet werden \n• Schaltungsart 1-10V-Ausgang: In dieser Schaltungsart können, in Verbindung mit einem Universal-Dimmschalter EUD12D bzw. MFZ12PMD elektronische Vorschaltgeräte und Trafos mit einer 1-10V-Schnittstelle bis zu 40mA Gesamt-Steuerstrom angesteuert werden \n• Der EUD12D bzw. MFZ12PMD wird mit Tastern am Universal-Steuerspannungs-Eingang örtlich und ggf. zentral gesteuert und veranlasst das SUD12 über die Anschlüsse Y1/Y2 zur Regelung des 1-10V-Ausganges 0/Q1 für die Schnittstelle \n• Die Ein- und Ausschaltung der Last erfolgt mit einem bistabilen Relais am Ausgang EVG \n• Schaltung im Nulldurchgang zur Kontaktschonung \n• Schaltleistung Leuchtstofflampen oder NV-Halogenlampen mit EVG 600VA \n• Durch die Verwendung eines bistabilen Relais gibt es auch im eingeschalteten Zustand keine Spulen-Verlustleistung und keine Erwärmung hierdurch \n• Nach der Installation die automatische kurze Synchronisation abwarten, bevor der geschaltete Verbraucher ans Netz gelegt wird \n• An den Universal-Dimmschalter EUD12D kann gleichzeitig eine direkt dimmbare Lampe angeschlossen werden \n• Außerdem kann der Universal-Dimmschalter EUD12D bzw. MFZ12PMD mit Leistungszusätzen LUD12 für direkt dimmbare Lampen und Leuchten erweitert werden \n• Schaltungsart 1-10V-Eingang: In dieser Schaltungsart kann, in Verbindung mit einem an die Anschlüsse X1/X2 angeschlossenen Leistungszusatz LUD12, der Ausgang eines 1-10V-Steuergerätes an A1/0 in eine direkte Dimmfunktion umgesetzt werden \n• Das Ein- und Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten.
Technische Daten:

• Zusammenstellung: sonstige
• Bedienungsart: Tipptaster
• App-Steuerung über Bluetooth: Nein
• Dimmung Phasenanschnitt: Nein
• Dimmung Phasenabschnitt: Nein
• Seriendimmer: Nein
• Lastart: kapazitive Last
• Nebenstelleneingang: Nein
• Lichtwertspeicher: Nein
• Verwendbar mit Taste: Ja
• Verwendbar mit Bewegungsmelder: Nein
• Verwendbar mit Präsenzmelder: Nein
• Verwendbar mit Zeitschalter/Timer: Nein
• Verwendbar mit Funktaste: Nein
• Verwendbar mit IR-Taste: Nein
• Montageart: REG
• Befestigungsart: sonstige
• Werkstoff: Kunststoff
• Werkstoffgüte: Thermoplast
• Halogenfrei: Ja
• Oberflächenschutz: sonstige
• Ausführung der Oberfläche: matt
• Farbe: blau
• Transparent: Nein
• Steuerspannung: 8..230 V
