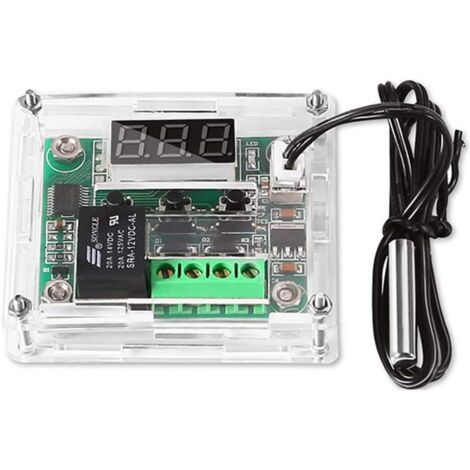

1 Stück 12-V-Temperaturreglermodul mit Gehäuse, XH W1209 digitales Thermostatmodul mit wasserdichtem Display und NTC-Sonde

Das Thermostatmodul verfügt über einen Sensoreingang, Tasten, ein LED-Display und ein Relais. Es kann für Steuerung, Synchronisierung oder Zählung neu programmiert werden.

Temperaturmessbereich: -50 ~ 110 °C. Regelgenauigkeit: 0,1 °C. Eingangsspannung (DC): 12 V; Messeingänge: NTC (10 kΩ 0,5 %); Wasserdichter Sensor: 0,5 m; Ausgang: 1-Kanal-Relaisausgang, Kapazität: 10 A; Stromverbrauch: Ruhestrom: 35 mA; Stromverbrauch: 65 mA.

Elektronisches Digitalthermostat mit extrem hellem, dreistelligem rotem LED-Display.

Es kann sowohl im Heiz- als auch im Kühlmodus betrieben werden und ermöglicht so die einfache Steuerung von Geräten. Der Ausgang wird elektronisch von einem Mikroprozessor gesteuert, um höchste Eingriffsgenauigkeit und exzellente Temperaturmessauflösung zu gewährleisten. Der wasserdichte NTC-Sensor ermöglicht die Temperaturregelung auch von Flüssigkeiten und somit kontrolliertes Heizen oder Kühlen. Hinweis: Das Gehäuse in Holzoptik ist ein transparentes Kunststoffgehäuse. Sie müssen die äußere Holzschicht vorsichtig abziehen, da sie sehr dünn ist. (Sie schützt das Innere vor Kratzern.) Sie müssen das Gehäuse selbst zusammenbauen und installieren.

Spezifikationen:

Abmessungen: 48,5 * 40 * 15,8 mm

Temperaturregelungsmodus: EIN/AUS

Temperaturbereich: -50 - 110℃

Auflösung: Bei einer Temperaturänderung von 0,1℃ beträgt die Auflösung -9,9 bis 99,9; Die anderen Temperatursegmente sind 1℃

Regelgenauigkeit: 0,1℃

Hysteresegenauigkeit: 0,1℃

Aktualisierungsrate: 0,5 s

Übertemperaturschutz: 0 - 110℃

Versorgungsspannung: 12 V DC

Standby-Strom: weniger als 35 mA, Anziehungsstrom weniger als 65 mA

Ausgangsspannung: 12 V DC

Ausgangsleistung: 20-A-Relais

Messeingang: Wasserdichter NTC-Sensor (10 kΩ ± 0,5 %)

Umgebungsbedingungen: -10 - 60 ℃; Luftfeuchtigkeit: 20 % - 85 %

Bedienungsanleitung:

Schließen Sie die Stromversorgung und das Gerät an. Die gemessene Temperatur wird angezeigt.

Drücken Sie die Taste „SET“. Drücken Sie „+“ oder „-“, um die gewünschte Temperatur einzustellen (halten Sie „+“ oder „-“ gedrückt, um die Temperatur schnell zu erhöhen oder zu verringern).

Drücken Sie „SET“, um die Einstellung zu bestätigen und zurückzukehren. Der Regler schaltet das Relais automatisch ein/aus.

Der Thermostatausgang ist ein 10-A-Relais, geeignet für eine Vielzahl von Hochleistungslasten. LED-Anzeige: Eine ausgefallene LED bedeutet, dass das Relais ausgeschaltet ist; eine leuchtende LED bedeutet, dass das Relais geschlossen ist.

Digitale LED-Röhren: „LL“ bedeutet, dass der Sensor geöffnet ist; "HH" signalisiert einen Bereichsüberschreitungszustand, und das Relais wird zwangsweise getrennt.

"---" signalisiert einen Hochtemperaturalarm.

Halten Sie die Taste "SET" gedrückt, um die Hauptmenüeinstellungen aufzurufen.

Drücken Sie "+" oder "-", um zwischen P0-P6 zu wechseln. Halten Sie anschließend "SET" gedrückt oder lassen Sie die Taste 10 Sekunden lang leer, um die Einstellung zu bestätigen und zurückzukehren.

Zurück zu den Werkseinstellungen: Halten Sie im ausgeschalteten Zustand die Taste "+" oder "-" gedrückt. Schalten Sie das Gerät anschließend wieder ein. Es wird "888" angezeigt, um die Werkseinstellungen wiederherzustellen.

Lieferumfang:

1 Stück 12-V-DC-Digitaltemperaturreglerplatine mit transparentem Acrylgehäuse
