10 Stück Infrarot-Hindernisvermeidungssensormodule für Arduino Smart Car Roboter, 3-Draht-Reflexions-Fotoelektrischer Sensor für Arduino Smart Car Roboter

Funktionen:

1. Erkennt das Modul ein Hindernis vor dem Signal, leuchtet die grüne LED auf der Platine auf, während der OUT-Port ein niedriges Signal ausgibt. Das Modul erkennt Objekte in einem Abstand von 2–30 cm.

Erfassungswinkel: 35°. Die Erfassungsdistanz wird durch Drehen des Potentiometers im Uhrzeigersinn erhöht und gegen den Uhrzeigersinn verringert.

2. Der Sensor nutzt aktive Infrarot-Reflexionserkennung. Die Reflektivität des Objekts bestimmt die kritische Erfassungsdistanz.

Minimale Erfassungsdistanz wird schwarz, maximale weiß und maximale ebenfalls weiß dargestellt. Kleine Objekte werden in einem kleinen Bereich, große Objekte in einem größeren Bereich erfasst.

3. Der Ausgangsport des Sensormoduls kann direkt an die I/O-Schnittstelle eines Mikrocontrollers angeschlossen und ein 5-V-Relais ansteuern. Anschlüsse: VCC-VCC; GND-GND;

4, LM393-Komparatoren, stabil;

5, Das Modul kann mit einer 3-5-V-Gleichstromversorgung betrieben werden. Bei eingeschalteter Stromversorgung leuchtet die rote Betriebsanzeige;

6. Mit 3-mm-Schraublöchern für einfache und sichere Montage;

7. Platinengröße: 3,2 cm × 1,4 cm

8. Jedes Modul verfügt über eine über ein Potentiometer einstellbare Schwellwertkomparatorspannung. Für Standardfälle ist kein einstellbares Potentiometer vorhanden.

PIN-Beschreibung:

1 VDC 3,3 V–5 V externe Spannung (kann direkt an 5-V- und 3,3-V-Mikrocontroller angeschlossen werden)

2 GND Externe Masse

3 OUT Digitaler Ausgang (0 und 1)

Lieferumfang:

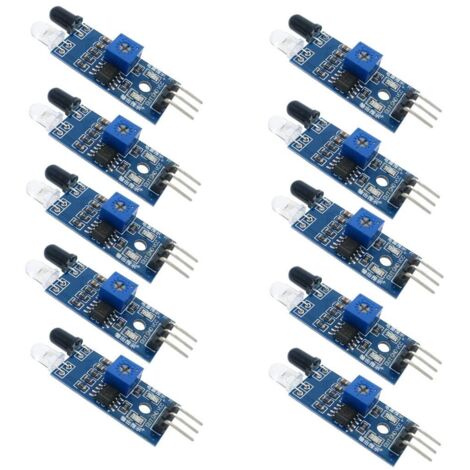

10 * Infrarot-Hinderniserkennungssensormodul
