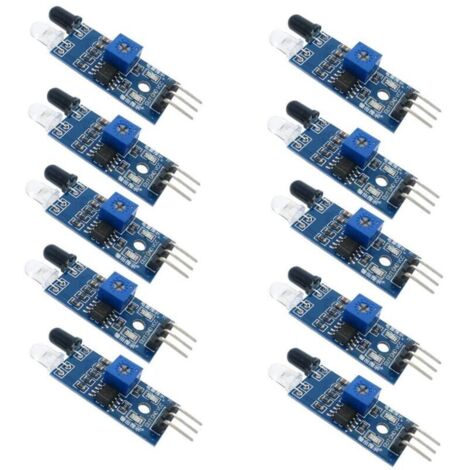

10 Stück Infrarot-Hindernisvermeidungssensormodule für Arduino Smart Car Roboter, 3-Draht-Reflexions-Fotoelektrischer Sensor für Arduino Smart Car Roboter

Funktionen:

1. Erkennt das Modul ein Hindernis vor dem Signal, leuchtet die grüne LED auf der Platine auf, während der OUT-Port ein niedriges Signal ausgibt. Das Modul erfasst Entfernungen von 2–30 cm.

Erfassungswinkel: 35°. Die Erfassungsdistanz wird durch Drehen des Potentiometers im Uhrzeigersinn erhöht und gegen den Uhrzeigersinn verringert.

2. Der Sensor nutzt aktive Infrarot-Reflexionserkennung. Die Reflektivität des Ziels und damit dessen Form bestimmen die kritische Erfassungsdistanz.

Minimale Erfassungsdistanz wird schwarz, maximale weiß und maximale ebenfalls weiß dargestellt.

Kleine Objekte werden in einem kleinen Bereich, große Objekte in einem großen Bereich erfasst.

3. Der Ausgang des Sensormoduls kann direkt an die I/O-Pins des Mikrocontrollers angeschlossen und ein 5-V-Relais ansteuern. Anschlüsse: VCC-VCC; GND-GND; OUT-IO

4. LM393-Komparatoren, stabil.

5. Das Modul kann mit 3–5 V Gleichstrom betrieben werden. Bei eingeschalteter Stromversorgung leuchtet die rote LED.

6. Einfache Montage dank 3-mm-Schraublöchern.

7. Platinengröße: 3,2 cm × 1,4 cm

8. Jedes Modul wird mit einem Potentiometer zur Einstellung der Schwellwertkomparatorspannung geliefert. In Standardfällen ist kein einstellbares Potentiometer vorhanden.

PIN-Beschreibung:

1 VCC 3,3 V–5 V externe Spannung (kann direkt an 5-V- und 3,3-V-Mikrocontroller angeschlossen werden)

2 GND Externe Masse

3 OUT Digitaler Ausgang (0 und 1)

Lieferumfang:

10 Infrarot-Hinderniserkennungssensormodule
