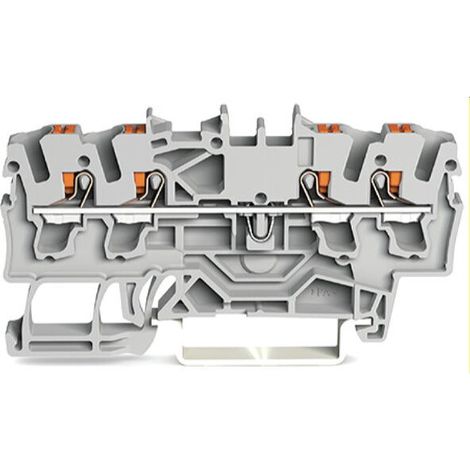

Wago Durchgangsklemme 2202 2202-1401, 2,5mm2, Polyamid, Grau

Wago Durchgangsklemme 2202 2202-1401, 2,5mm2, Polyamid, Grau

Die 4-Leiter-Durchgangsklemme der Serie 2202 ermöglicht eine effiziente und zuverlässige elektrische Verbindung in Industrie- und Gebäudeanwendungen. Ausgestattet mit der Push-in CAGE CLAMP Technologie, erlaubt das Bauteil den direkten Anschluss starrer Leiter sowie feindrähtiger Leiter mit Aderendhülse ohne Werkzeug. Die Klemme ist für eine Bemessungsspannung von 800 V ausgelegt und eignet sich für Durchgangsverdrahtungen sowie Potentialverteilungen.

Anschlusstechnik und Montage

Die Klemme verfügt über vier Klemmstellen auf einer Ebene und wird über einen integrierten Drücker betätigt. Die Federzuganschlusstechnik sorgt für eine wartungsfreie Verbindung, die für Leiterquerschnitte von 0,25 mm² bis 4 mm² geeignet ist. Das Gehäuse aus Polyamid erfüllt die Anforderungen der Brennbarkeitsklasse V0 nach UL 94 und ist für den Einsatz in explosionsgefährdeten Bereichen der Ex e-Kategorie zugelassen. Die Installation erfolgt auf einer 35 mm Hutschiene. Mit einer Baubreite von 5,2 mm eignet sich das System ideal für platzsparende Anwendungen. Für den Abschluss der Klemmenreihe ist eine separate Abschlussplatte erforderlich.

Die robuste Konstruktion aus Thermoplast ermöglicht eine Betriebssicherheit bei Temperaturen bis zu 105 °C. Mit einem Bemessungsstrom von 24 A und der universellen Push-in-Technik bietet diese Durchgangsklemme eine leistungsstarke Lösung für moderne Elektroinstallationen, die durch ihre kompakte Bauweise und einfache Handhabung überzeugt.

Technische Daten

• Bemessungsspannung: 800 V
• Bemessungsstrom: 24 A
• Leiterquerschnitt: 0,25 - 4 mm²
• Anzahl Klemmstellen: 4
• Anzahl Etagen: 1
• Montageart: Hutschiene TH35
• Breite: 5,2 mm
• Höhe: 69,9 mm
• Tiefe: 32,9 mm
• Betriebstemperatur: 105 °C

Produktspezifikation

• Abschlussplatte erforderlich: Ja
• Anschließbarer Leiterquerschnitt eindrähtig: 0,75 - 4
• Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: 0,75 - 2,5
• Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: 0,25 - 4
• Anschließbarer Leiterquerschnitt mehrdrähtig: 0,25 - 2,5
• Anzahl Brückeraufnahmen: 2
• Anzahl der Ebenen: 1
• Anzahl der Etagen: 1
• Anzahl der Klemmstellen je Etage: 4
• Ausführung elektrischer Anschluss 1: Federzuganschluss
• Ausführung elektrischer Anschluss 2: Federzuganschluss
• Bemessungsspannung: 800
• Bemessungsstrom In: 24
• Beschriftungsebene: Mitten- / Seitliche Beschriftung
• Betriebstemperatur: 105
• Brandlast: 0,141
• Breite: 5,2
• Brennbarkeitsklasse des Isolierstoffs nach UL 94: V0
• Brennbarkeitsklasse gemäß UL 94: V0
• Etagen intern gebrückt: Nein
• Explosionsgeprüfte Ausführung Ex e: Ja
• Farbe: grau
• Farbe des Betätigungselements: orange
• Gesamte Anzahl der Potentiale: 1
• Gewicht: 7,7
• Höhe: 69,9
• Isolierstoffgruppe: I
• Isolierwerkstoff Hauptgehäuse: Polyamid (PA66)
• Klemmstellen: 4
• Montageart: Tragschiene 35
• Montageart: Hutschiene TH35
• Tiefe: 32,9
• Werkstoff des Isolierkörpers: Thermoplast
