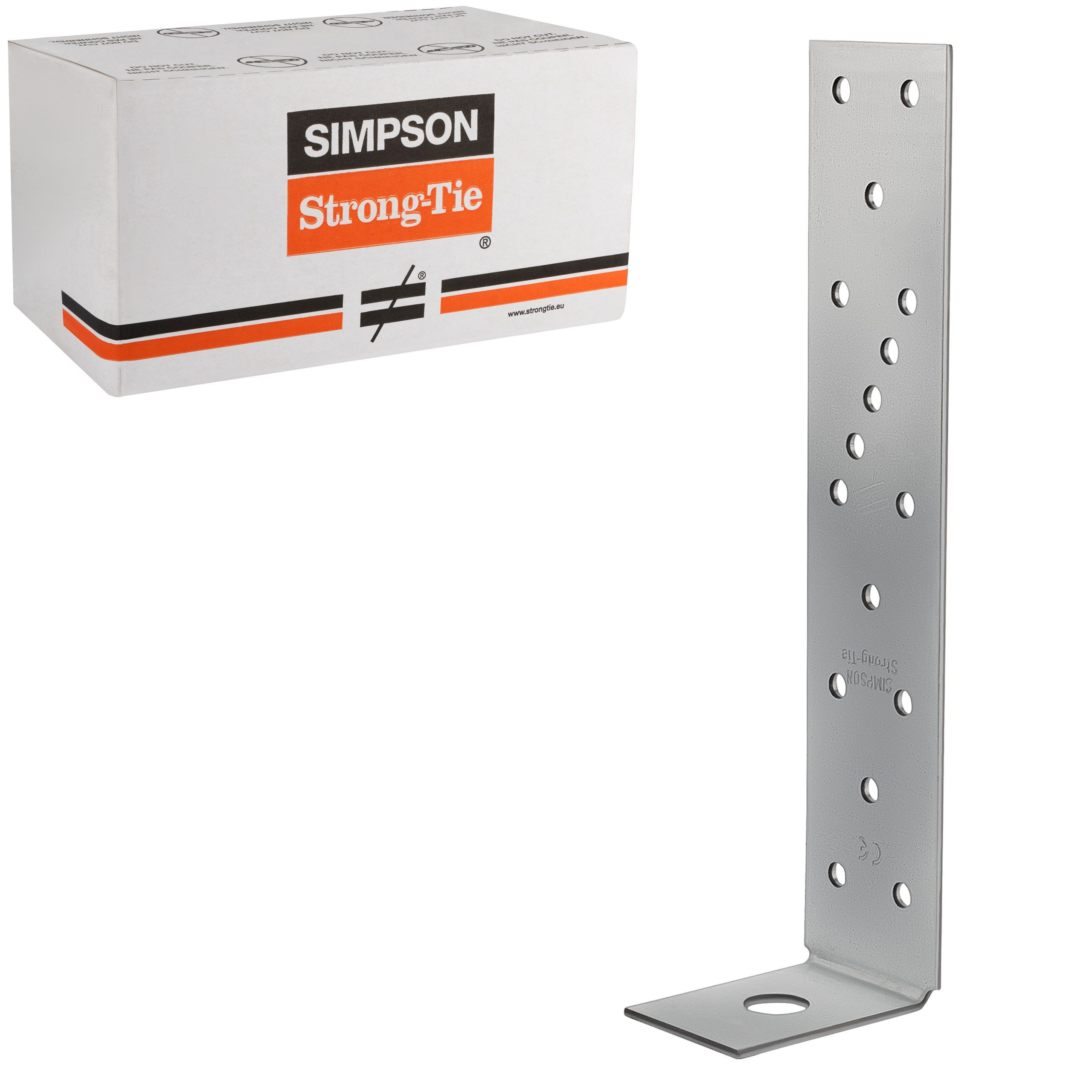

Ankerverbinder AH19050/2 190x50x40x2mm

Die wichtigsten Parameter

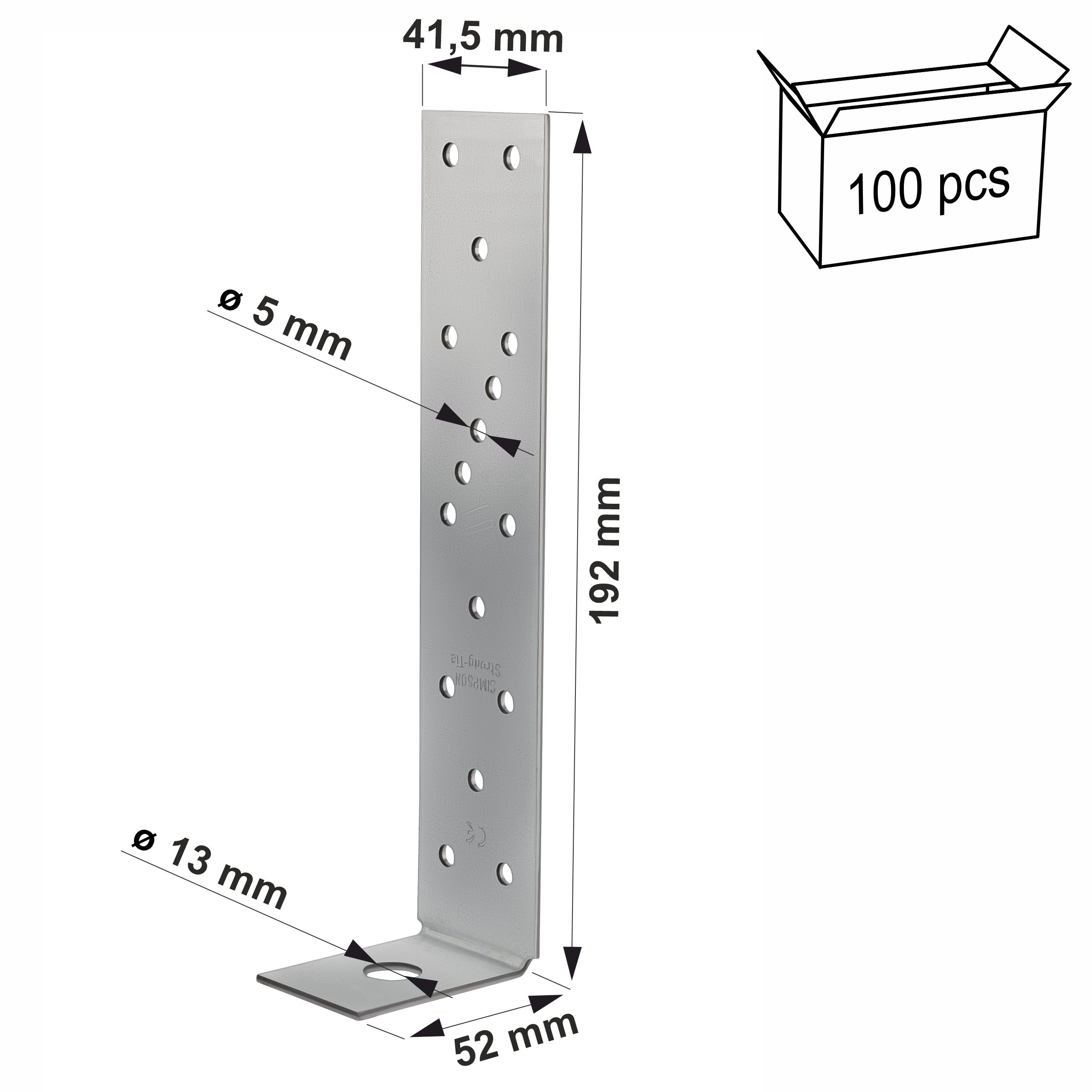

• Modell: AH19050/2
• Größe: 192 x 52 x 40 mm
• Blechstärke: 2,0 mm
• Verpackung: 100 Stück
• Armlöcher A: 16 Stück x Ø 5 mm
• Armlöcher B: 1 Stück x Ø 13 mm
• Material: S250GD Stahl, verzinkt mit 275 g/m² (20 μm)

Verwendungszweck: zur Verbindung von Holzkonstruktionen mit einem Betonfundament.

Originalprodukt der renommierten Firma Simpson Strong-Tie ®

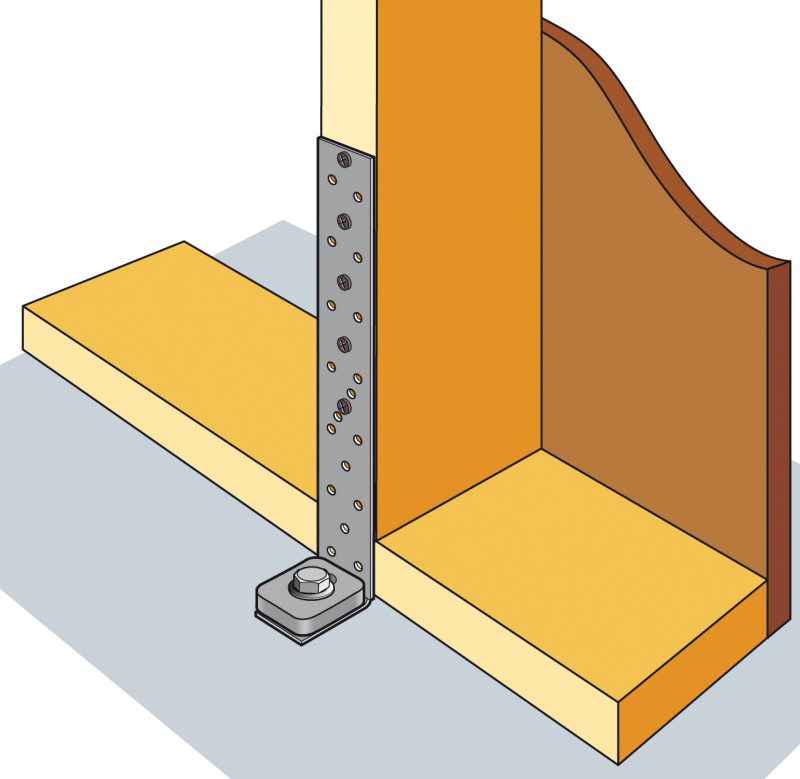

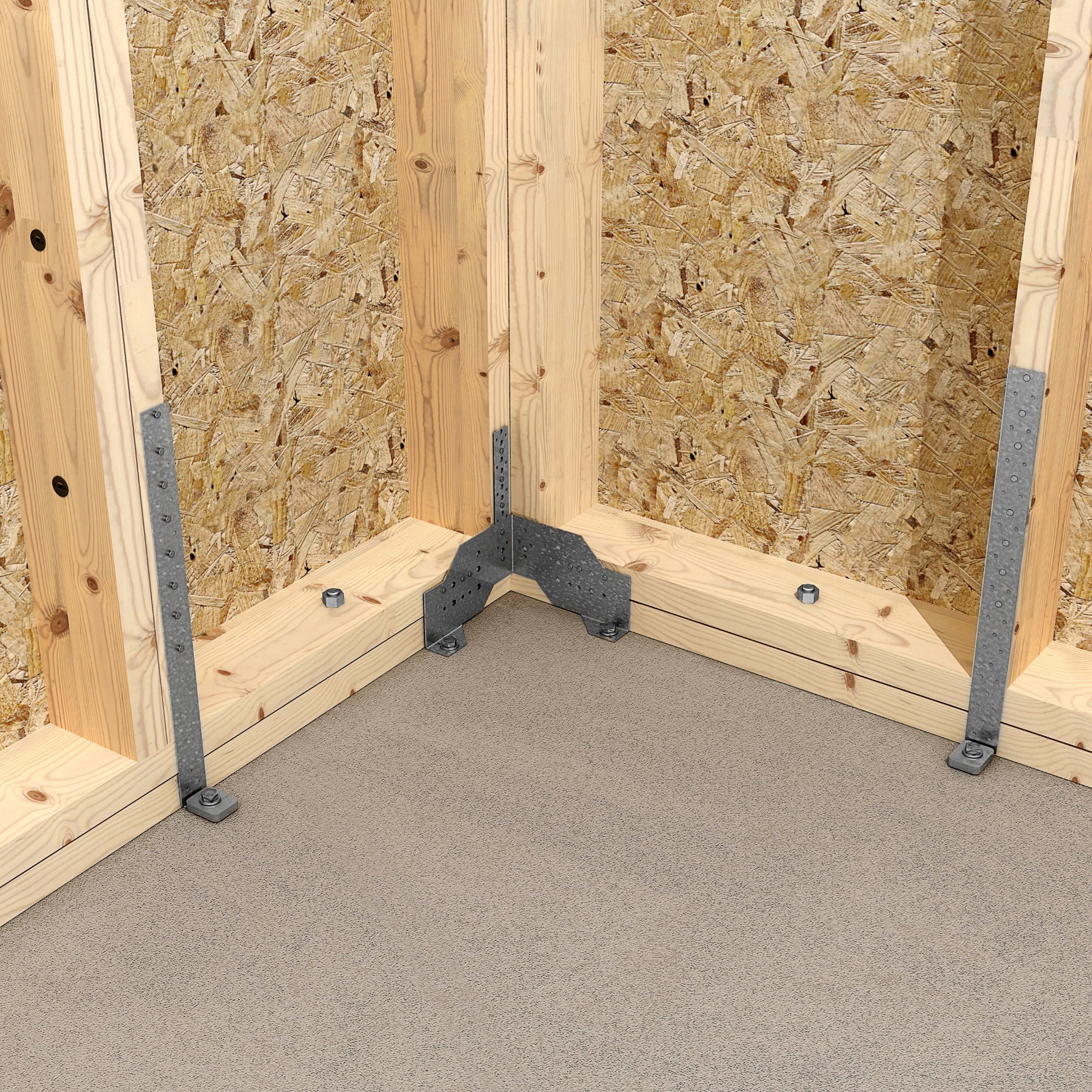

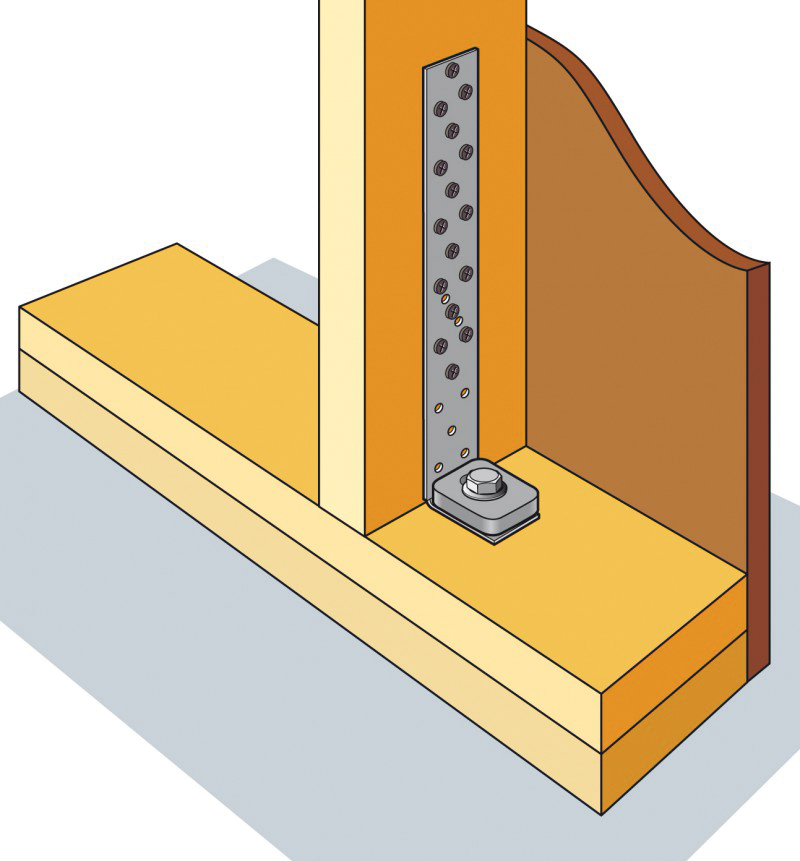

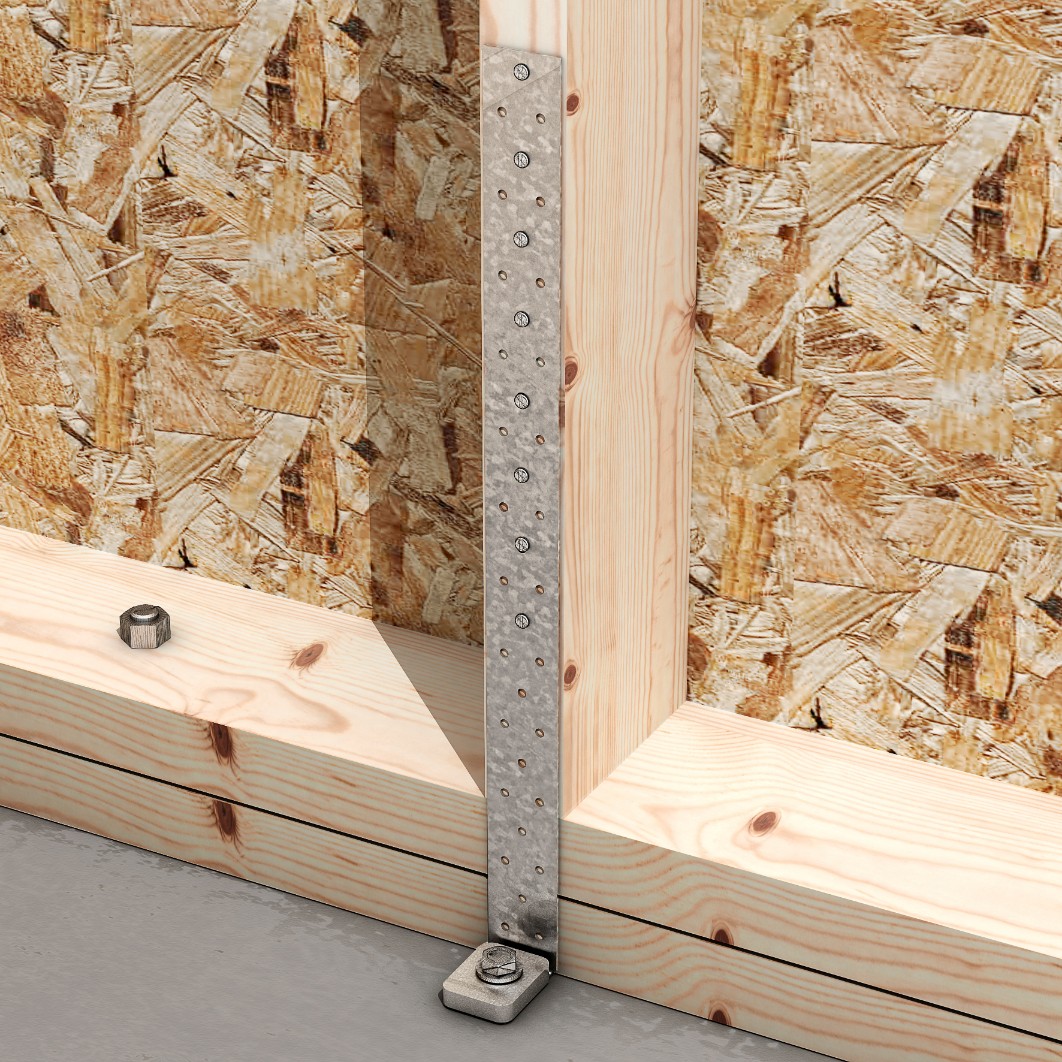

AH-Ankerverbinder können zur Verankerung von Holzsäulen, vorgefertigten Rahmenwänden oder anderen Holzelementen verwendet werden.

Hinweis: Für die Verbindung wird eine dicke Unterlegscheibe US40/50/10 benötigt, die den kurzen Arm vor Verbiegen schützt. Diese ist separat erhältlich – siehe unsere anderen Auktionen.

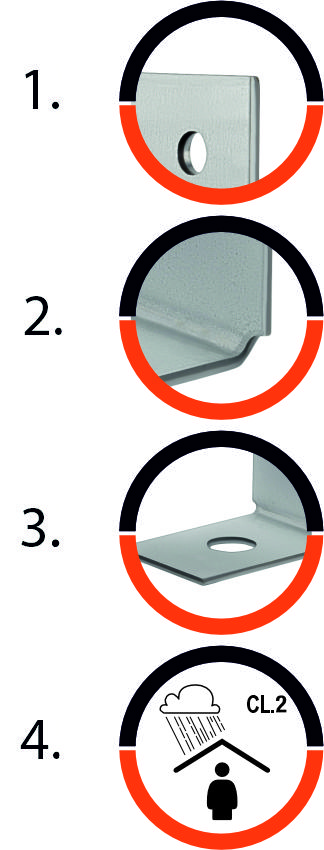

Vorteile

1. Einfache Montage

Der Verbinder ist intuitiv und schnell zu montieren, was die Arbeitszeit deutlich reduziert. Durch die präzise Platzierung der Perforationen lassen sich Nägel oder Schrauben exakt positionieren.

2. Starke und dauerhafte Verbindungen

Dank der Verwendung von hochwertigem Stahl (S250GD-Stahl) und dem Sendzimir-Feuerverzinkungsverfahren gewährleistet der Verbinder außergewöhnliche Festigkeit und Langlebigkeit der Verbindungen in verschiedenen Holzkonstruktionen.

3. Hohe Tragfähigkeit

Der Verbinder verfügt über ausgezeichnete, statisch berechnete Tragfähigkeitsparameter, die die Sicherheit und Stabilität der Bauteile gewährleisten. Dies ist entscheidend für tragende Konstruktionen und die Gartengestaltung.

4. Nutzungsklasse 2

Diese Klasse zeichnet sich dadurch aus, dass die Materialfeuchte einer Temperatur von 20 °C und einer relativen Luftfeuchtigkeit von über 85 % nur wenige Wochen im Jahr entspricht. (z. B. offene Schuppen oder unbeheizter Dachboden)

Anwendung und Installationsmethode

Verbindung:

Primäres Element: Beton

Sekundäres Element: Konstruktives Holz, Fertigrahmen Wände

Befestigung:

• Befestigung der Verbindung an Holz: mit CNA4.0-Ringnägeln oder alternativ CSA5.0-Schrauben.
• Befestigung der Verbindung an Beton: mechanisch verankert (WA) oder chemisch mit Simpson Strong-Tie-Ankern + US-Unterlegscheibe.

Zertifikat

ETA-07/0285

Garantie höchster Qualität. Diese Norm legt Anforderungen und Prüfverfahren für die Werkstoffe, Geometrie, Festigkeit, Steifigkeit und Dauerhaftigkeit (d. h. Korrosionsschutz) von Verbindungselementen fest, die in tragenden Holzkonstruktionen verwendet werden.

Die von uns angebotenen Produkte zeichnen sich durch höchste Qualität aus und können bedenkenlos im Bauwesen eingesetzt werden. Wir setzen alles daran, dass die an unsere Vertragspartner gelieferten Produkte sicher und für die jeweiligen Aufgaben geeignet sind.
