100-W-DC/DC-Abwärtswandler, Eingang 4,5–30 V, Ausgang 0,8–12 V, hohe Leistung

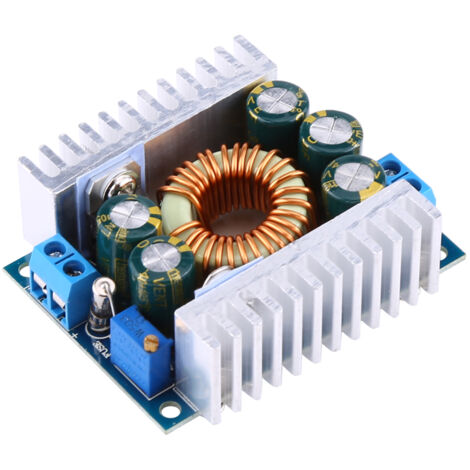

Willkommen in unserem Shop! Dieses leistungsstarke, nicht-isolierte Abwärtswandlermodul ist eine vielseitige und zuverlässige Lösung für eine breite Palette von Abwärtswandlungsanwendungen. Es wandelt eine höhere Eingangsspannung effizient in eine stabile, niedrigere Ausgangsspannung um und eignet sich daher ideal für Projekte mit Akkumulatoren, Leistungstransformatoren, selbstgebauten, einstellbaren Netzteilen und Industrieanlagen. Gängige Wandlungen sind 12 V auf 3,3 V, 12 V auf 5 V, 24 V auf 5 V und 24 V auf 12 V. Das Modul ist auf Stabilität und Langlebigkeit ausgelegt und verfügt über zwei große Aluminium-Kühlkörper für optimale Wärmeableitung und einen stabilen Betrieb. Sein robustes Leistungsdesign beinhaltet einen großen 23-mm-Magneten und 1,0 mm Kupferdraht für einen hocheffizienten Betrieb. Um eine saubere Ausgangsspannung zu gewährleisten, verwendet es fünf parallel geschaltete 470-µF/35-V-Hochfrequenzkondensatoren mit niedrigem Widerstand, die speziell für Schaltnetzteile entwickelt wurden, sowie zwei 50-V-MLCC-SMD-Kondensatoren und zusätzliche Hochfrequenzkondensatoren mit niedriger Impedanz zur Minimierung der Restwelligkeit. Eine integrierte TVS-Diode schützt das Modul vor Überspannungen, während eine eingebaute LED den Betriebszustand visuell anzeigt. Zu den wichtigsten Spezifikationen gehören ein breiter Eingangsspannungsbereich von 4,5 V bis 30 V und eine einstellbare Ausgangsspannung von 0,8 V bis 30 V (5 V Standard). Das Modul unterstützt einen maximalen Ausgangsstrom von 12 A und liefert bis zu 100 W Leistung bei einem maximalen Wirkungsgrad von 95 %. Es verfügt über wichtige Schutzfunktionen, darunter Strombegrenzung (14 A), Kurzschlussschutz und Übertemperaturschutz, der den Ausgang automatisch abschaltet. Das Modul arbeitet mit einer Frequenz von 300 kHz in einem Temperaturbereich von -40 °C bis +85 °C und ist mit praktischen Klemmenblöcken ausgestattet. Bitte beachten Sie, dass kein Verpolungsschutz am Eingang vorhanden ist. Die Abmessungen des Moduls betragen 60 x 51 x 22 mm (ca. 2,36 x 2 x 0,86 Zoll). Ihre Bestellung umfasst ein Spannungswandlermodul.
