1000-W-ZVS-Niederspannungs-Induktionsheizpaneel, Sperrwandlermodul, Heiztreiber, DIY

Merkmale:

1. Dieses Induktionsheizgerät verwendet ein 12-48V Niederspannungs-Gleichstromnetzteil.
2. Maximalstrom 20A, maximale Leistung 1000W.
3. Das 53V-Netzteil wurde auf korrekte Funktion geprüft.
4. Aufgrund seiner moderaten Leistung eignet es sich für kleine Teile; Heimwerker können Härten, Glühen und andere Wärmebehandlungen durchführen.
5. Kann auch mit einem Graphittiegel zum Schmelzen von Gold, Silber, Kupfer, Aluminium und anderen Metallen verwendet werden. Bietet schnelles, gleichmäßiges Erhitzen und ist sehr komfortabel.

Technische Daten:

Eigenschaften:
Dieses Induktionsheizgerät verwendet ein 12-48V Niederspannungs-Gleichstromnetzteil.
Maximaler Strom: 20A, maximale Leistung: 1000W.
Das 53V-Netzteil wurde auf korrekte Funktion getestet.
Dank seiner moderaten Leistung eignet es sich für kleine Teile, die Heimwerker härten, glühen und anderen Wärmebehandlungen unterziehen. Es kann auch mit einem Graphittiegel zum Schmelzen von Gold, Silber, Kupfer, Aluminium und anderen Metallen verwendet werden und bietet schnelles, gleichmäßiges Erhitzen bei hohem Bedienkomfort. Technische Daten: Spuleninnendurchmesser: 40 mm; Spulenhöhe: 50 mm; 24V Eingang mit 3A Leerlaufstrom; 48V Eingang mit 6A Leerlaufstrom. Je höher die Spannung, desto höher der Heizstrom und desto besser das Ergebnis. Die entstehende Wärme ist jedoch beträchtlich. Um die tatsächliche Eingangsspannung zu bestimmen, reichen in der Regel 24 V oder 36 V aus. Geeignet ist ein 12-36-V-Netzteil (nicht im Lieferumfang enthalten). Die Spule ist für einen 40-mm-Tiegel ausgelegt.
Hinweis:
1. Das Set enthält alle Steuerschaltungskomponenten und Messingteile.
2. Netzteil und Kühleinheit müssen separat bereitgestellt werden.
3. Die Leiterplatte besteht aus doppelseitiger Glasfaser. Kupferleiterbahnen dienen primär der Ausnutzung der gesamten Rückseite des Resonanzkreises. Für den Dauerbetrieb ist ein Lüfter zur Kühlung der Resonanzkondensatoren und anderer Bauteile erforderlich.
4. Verwenden Sie ein Schaltnetzteil. Aufgrund der hohen Leistung ist der Anlaufvorgang etwas langsamer, was beim Einschalten des Geräts zu erwarten ist. Die Ausgangsspannung steigt langsam an, bis die Induktionsheizung 12 V erreicht. Dies liegt daran, dass eine zu geringe Anlaufspannung Vibrationen nicht toleriert, was dazu führen würde, dass zwei MOSFETs gleichzeitig leiten und somit Bauteile durchbrennen. Daher schaltet der erste Schaltkreis die Versorgungsspannung auf 12 V hoch und schaltet dann den Induktionserhitzer ein. Das Volumen des zu erwärmenden Objekts innerhalb der Heizspule darf 1/5 des Gesamtvolumens nicht überschreiten (bei einem Heizzylinder darf der Durchmesser der Heizspule weniger als 1/3 des Gesamtdurchmessers betragen). Dies kann auf eine Überlastung oder ein fehlerhaftes Netzteil zurückzuführen sein. Obwohl dieser Schaltkreis einen Eingangsstrom von 20–30 A verträgt, sollten 15 A im sicheren Betrieb nicht überschritten werden. Sie können problemlos ein Amperemeter zwischen Netzteil und Heizsteuerplatine anschließen, aber überwachen Sie den Strom stets auf Überlastung.
Dieser Schaltkreis kann nicht nur induktiv erwärmen, sondern das Kupferrohr im Hochfrequenztransformator dient auch als leistungsstarker Wechselrichter.
1. Zur Vergrößerung der Kühlleistung wird ein 8,5 mm dickes Spezialsubstrat verwendet!
Die Kühlleistung ist sehr hoch.
2. Durch die Verwendung von M4-Säulen wird die Wärmeentwicklung reduziert und die Effizienz gesteigert.

Lieferumfang:

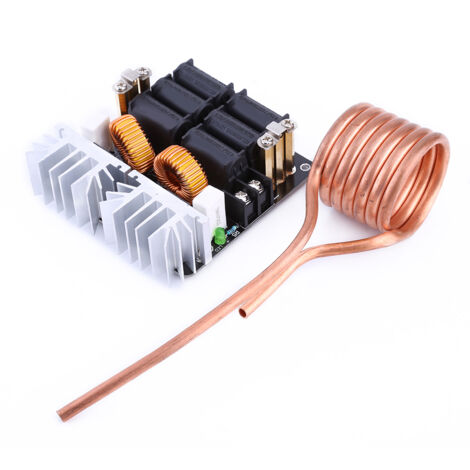

1 x ZVS Niederspannungs-Induktionsheizplatte
1 x Messing

Paketliste:

1 x ZVS Niederspannungs-Induktionsheizplatte
1 x Messing
