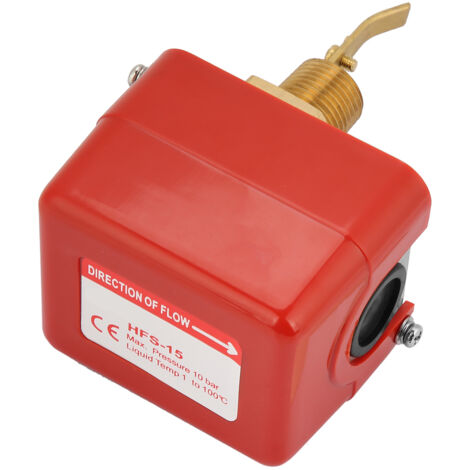

1/2"-Durchflussschalter mit Paddel für Wasser, SPDT-Kontakte, Gewindeanschluss, teilweise aus Edelstahl

Willkommen in unserem Shop!

Entdecken Sie unseren hochwertigen Durchflussschalter – ein unverzichtbares Gerät zur präzisen Überwachung von Flüssigkeiten in Ihren Anlagen.

Dieses brandneue Spitzenprodukt misst den dynamischen Zustand von Flüssigkeiten in Rohrleitungen, wie z. B. Wasser, Ethylenglykol und anderen Flüssigkeiten, die Kupfer nicht korrodieren. **Anwendungsbereiche:** Ideal für Wasseraufbereitungsanlagen, Klimaanlagen, Wasserkühlgeräte, Brandschutzsysteme und viele weitere Anwendungen. **Technische Daten:** - **Materialien:** Gehäuse aus Messing und Edelstahl, Flügel aus Edelstahl, Kunststoffgehäuse. - **Schnittstellenabmessungen:** 1/2" (Modell HFS-15). - **Steuerungsmethode:** Paddelsteuerung. - **Maximaler Betriebsdruck:** 1,0 MPa. - **Umgebungstemperatur:** 0 °C bis 60 °C.

- **Flüssigkeitstemperatur:** -10 °C bis 100 °C (nicht gefrierende Flüssigkeit).

- **Mikroschalter:** Einpoliger Umschalter (SPDT).

- **Kontaktlebensdauer:** 100.000 Schaltzyklen.

- **Elektrische Parameter des Mikroschalters:** 220 V AC, 15 A.

- **Gewicht:** Ca. 407 g.

**Hauptmerkmale:**

- Hergestellt aus hochwertigen Materialien, bietet es eine ausgezeichnete Temperaturanpassungsfähigkeit von 0 °C bis 120 °C.

- Hält hohem Druck bis zu 1,0 MPa stand.

- Der Durchflussregler ist einstellbar und der Betätigungspunkt stabil, was Zuverlässigkeit und optimale Präzision gewährleistet.

**Lieferumfang:**

Sie erhalten 1 Durchflussschalter, 1 Bedienungsanleitung in Chinesisch und Englisch sowie 3 Flügelräder.

**Installation und Einstellung (Zusammenfassung der wichtigsten Punkte):**

Der Schalter ist werkseitig auf den minimalen Durchfluss eingestellt. Um den Durchfluss zu erhöhen, drehen Sie die Einstellschraube gegen den Uhrzeigersinn. Überprüfen Sie nach der Installation die Funktion des Mikroschalters, indem Sie den Hebel mehrmals betätigen. Ist beim Zurückkehren des Hebels kein Klicken zu hören, ist eine Justierung gegen den Uhrzeigersinn erforderlich. Die Farbmarkierung an der Einstellschraube zeigt die Werkseinstellung an; es wird empfohlen, diese nicht zu verändern. Stellen Sie die einwandfreie Funktion über drei Zyklen sicher, bevor Sie das Gehäuse schließen.

**Wichtige Hinweise:**

- Überprüfen Sie die Unversehrtheit des Produkts vor der Montage. Installation.

- Kann an horizontalen oder vertikalen Rohren mit aufwärts gerichteter Strömung installiert werden. Die Installation an Rohren mit abwärts gerichteter Strömung ist nicht möglich. Die Installation muss an einem geraden Rohrabschnitt mit einer Mindestlänge von 5-fachem Rohrdurchmesser auf jeder Seite erfolgen. Die Strömungsrichtung muss dem Pfeil auf dem Gehäuse entsprechen. Nicht in Rohrleitungen verwenden, in denen die Flüssigkeitstemperatur unter den Gefrierpunkt sinkt. Schützen Sie den Schalter vor Druckstößen (z. B. mit einer Drossel, falls sich ein Schnellschlussventil stromabwärts befindet). **Für die elektrische Verdrahtung:** Trennen Sie die Stromversorgung, ziehen Sie die Mikroschalteranschlüsse nicht mit Gewalt an, verwenden Sie die vorgesehene Erdungsschraube und entfernen Sie die Befestigungsschrauben nicht. Stellen Sie sicher, dass das Laufrad die Innenwand des Rohrs nicht berührt.
