12-V-Funkfernbedienung mit 4 Kanälen, Relais, Ersatzsender und -empfänger

1. Multifunktionaler 4-Wege-Funkfernbedienungsschalter

2. Wählbarer Betriebsmodus - Tippbetrieb / Selbstverriegelung / Verriegelung

3. Einfache Bedienung und bequeme Handhabung.

4. Reichweite der Fernbedienung: 100 Meter

5. Breites Anwendungsspektrum – Geeignet für alle Bereiche, drahtlose Fernbedienung usw.

Funktionen:

Multifunktionaler 4-Wege-Funkfernbedienungsschalter

Wählbarer Betriebsmodus – Tippbetrieb / Selbstverriegelung / Verriegelung

Reichweite der Fernbedienung: 100 Meter

Breites Anwendungsspektrum – Geeignet für alle Bereiche, drahtlose Fernbedienung usw.

Einfache Bedienung und komfortable Nutzung.

Spezifikation:

Typ: 4-Wege-Funkfernbedienungsschalter

Modell: C-1204-V1

Betriebsspannung: DC 12 V

Betriebsfrequenz: 433 MHz

Gesamtlastleistung: 500 W

Reichweite der Fernbedienung: 100 Meter

Betriebstemperatur: -15 bis 75 °C

Gewicht: ca. 147 g

Gehäusegröße: ca. 7,5 * 5,5 * 2,5 cm / 3 * 2,2 * 1 Zoll

Lieferumfang:

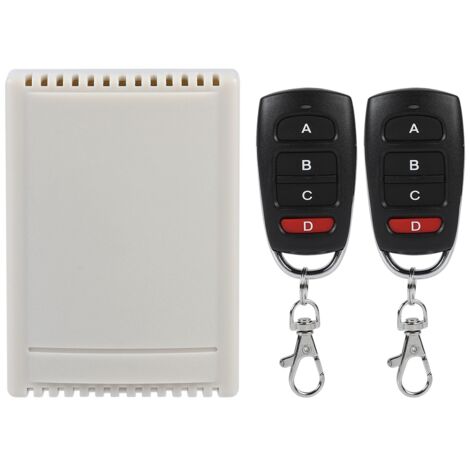

1 * 4-Wege-Funkfernbedienungsschalter

2 * Fernbedienungen

Beschreibung der Anschlussfunktionen:

1. (+V - positiver Eingang der Stromversorgung)

2. (GND - negativer Eingang der Stromversorgung)

3. (1 - KC1-Relais, normalerweise geschlossen) (2 - KC1-Relais, gemeinsamer Anschluss) (3 - KC1-Relais, normalerweise offen)

4. (4 - KC3-Relais, normalerweise geschlossen) (5 - KC3-Relais, gemeinsamer Anschluss) (6 - KC3-Relais, normalerweise offen)

5. (7-KC2 Relais, normalerweise geschlossen) (8-KC2 Relais, gemeinsamer Anschluss) (9-KC2 Relais, normalerweise offen)

6. (10-KC4 Relais, normalerweise geschlossen) (11-KC4 Relais, gemeinsamer Anschluss) (12-KC4 Relais, normalerweise offen)

Beschreibung der Ausgabemodi:

1. Selbstverriegelung: Drücken Sie dieselbe Taste auf der Fernbedienung. Einmal drücken: Das Relais ist eingeschaltet. Erneutes Drücken: Das Relais ist ausgeschaltet.

2. Verriegelung: Drücken Sie die Taste „A“ auf der Fernbedienung. Das Relais öffnet. Drücken Sie die Taste „B“ auf der Fernbedienung. Das Relais ist ausgeschaltet.

3. Tippbetrieb: Drücken Sie die Taste „A“ auf der Fernbedienung. Das Relais öffnet. Lassen Sie die Taste „A“ los. Das Relais ist ausgeschaltet. Wenn Sie die Taste „A“ auf der Fernbedienung gedrückt halten, bleibt das Relais eingeschaltet. Sobald Sie die Fernbedienung loslassen, schaltet sich das Relais aus.

Code lernen:

1. Tipp-Lernmethode:

Drücken Sie die Code-Kopplungstaste am Bedienfeld einmal. Die LED-Anzeige blinkt einmal. Sobald die LED-Anzeige leuchtet, drücken Sie die zu codierende Taste auf der Fernbedienung. Die LED am Bedienfeld blinkt dreimal.

2. Selbstverriegelnde Lernmethode:

Drücken Sie die Code-Taste am Bedienfeld zweimal hintereinander. Die LED-Anzeige blinkt zweimal. Sobald die LED-Anzeige leuchtet, drücken Sie die zu codierende Taste auf der Fernbedienung. Die LED am Bedienfeld blinkt dreimal.

3. Verriegelnde Lernmethode:

Drücken Sie die Code-Taste am Bedienfeld dreimal hintereinander. Die LED-Anzeige blinkt dreimal. Wenn die LED-Anzeige aufleuchtet, drücken Sie die zu codierende Taste der Fernbedienung. Die LED am Bedienfeld blinkt dreimal.

4. Zwei-Wege-Jog- und Zwei-Wege-Selbstverriegelungs-Lernmethode:

Drücken Sie die Codetaste am Bedienfeld viermal hintereinander. Die LED-Anzeige blinkt viermal. Wenn die LED-Anzeige aufleuchtet, drücken Sie die zu codierende Taste der Fernbedienung. Die LED am Bedienfeld blinkt dreimal.

5. Zwei-Wege-Jog- und Zwei-Wege-Verriegelungs-Lernmethode:

Drücken Sie die Codetaste am Bedienfeld fünfmal hintereinander. Die LED-Anzeige blinkt fünfmal. Wenn die LED-Anzeige aufleuchtet, drücken Sie die zu codierende Taste der Fernbedienung. Die LED am Bedienfeld blinkt dreimal.

6. Zwei-Wege-Selbstverriegelung und Zwei-Wege-Verriegelung (Lernverfahren):

Drücken Sie die Codetaste am Bedienfeld 6 Mal hintereinander. Die LED-Anzeige blinkt 6 Mal. Sobald die LED-Anzeige leuchtet, drücken Sie die zu codierende Taste der Fernbedienung. Die LED am Bedienfeld blinkt 3 Mal.

7. Zwei-Wege-Verriegelung und Zwei-Wege-Verriegelung (Lernverfahren):

Drücken Sie die Codetaste am Bedienfeld 7 Mal hintereinander. Die LED-Anzeige blinkt 7 Mal. Sobald die LED-Anzeige leuchtet, drücken Sie die zu codierende Taste der Fernbedienung. Die LED am Bedienfeld blinkt 3 Mal.

Daten löschen:

Drücken Sie die Codetaste am Bedienfeld 8 Mal hintereinander. Die LED-Anzeige blinkt 8 Mal. Anschließend blinkt die LED-Anzeige automatisch 8 Mal. Der Löschvorgang ist abgeschlossen und alle zuvor gespeicherten Tastencodes der Fernbedienung wurden gelöscht.

Vorsichtsmaßnahmen für die Verwendung des Fernbedienungsschalters:

1. Installieren Sie den Empfänger nicht im Inneren des Bügeleisens und halten Sie ihn von Motoren, Schützen und anderen elektrischen Geräten fern, die Magnetfelder erzeugen können, um Störungen der Fernbedienungssignale zu vermeiden.

2. Wenn Sie eine deutliche Verringerung der Reichweite der Fernbedienung feststellen, tauschen Sie bitte die Batterie der Fernbedienung rechtzeitig aus.

3. Trennen Sie bitte die Stromversorgung, bevor Sie die Verkabelung vornehmen, um Ihre Sicherheit zu gewährleisten.

4. Betätigen Sie die Tasten der Fernbedienung möglichst nicht zu häufig, da die vom Funkempfängerchip empfangenen Signale eine Reaktionszeit von etwa einer Sekunde haben.
