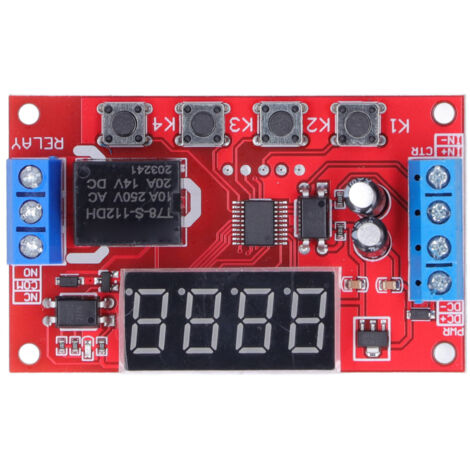

12-V-programmierbares Relaismodul mit digitalem Timer und Optokoppler-Isolation

Willkommen in unserem Shop! Dieses Multifunktions-Relaismodul ist eine vielseitige und präzise Steuerungslösung für ein breites Anwendungsspektrum. Das optimierte Modul unterstützt 32 wählbare Funktionen, sodass Sie den passenden Betriebsmodus für Ihre Bedürfnisse auswählen können. Es verfügt über einen Verpolungsschutz, um Schäden durch falsche Verdrahtung zu verhindern. Für höchste Genauigkeit ausgelegt, bietet es einen Zeitbereich von 0,1 Sekunden bis 999 Minuten mit einer Genauigkeit von 0,01 Sekunden. Es ist effizient, zeichnet sich durch geringen Stromverbrauch aus und verfügt über eine Energiesparfunktion, die das Display abschaltet, um die Lebensdauer des Relais zu verlängern. Es eignet sich ideal zur Steuerung von Wasserpumpen, Motoren, LED-Streifen, Magnetventilen und vielem mehr. **Produktspezifikationen:** * **Artikeltyp:** Relaismodul * **Relaisspannung:** 12 V * **Eingangsspannung:** 12 V DC-Netzteil * **Ausgangslastkapazität:** Bis zu 30 V DC / maximal 10 A oder 250 V AC / maximal 5 A. *
**Triggersignal:** Hoher Pegel: 12 V; Niedriger Pegel: 0 V *
**Ruhestrom:** 20 mA *
**Betriebsstrom:** 60 mA *
**Betriebstemperatur:** -25 °C bis 85 °C *
**Speicherung bei Stromausfall:** Ja, Einstellungen bleiben erhalten.
**Lieferumfang:** 1 x Multifunktions-Relaismodul.
**Kurzanleitung zur Einrichtung:** *
Halten Sie die Taste K1 2 Sekunden lang gedrückt, um die Modusauswahl (P-xx) aufzurufen. Wählen Sie mit K2 und K3 einen Betriebsmodus aus. *
Drücken Sie kurz K1, um die Zeiteinstellung „A“ aufzurufen (Anzeige: Axxx). Stellen Sie den Wert mit K2/K3 ein und legen Sie die Dezimaltrennzeichenposition mit K4 fest. *
Drücken Sie K1 erneut, um die Zeiteinstellung „B“ (Anzeige: bxxx) aufzurufen. Passen Sie den Wert mit K2/K3 und K4 an. *
Bei Modi mit mehreren Zyklen drücken Sie K1 erneut, um den Parameter „C“ einzustellen (Anzeige: Cxxx). Verwenden Sie K2/K3 zum Anpassen (kurzer Druck ändert den Wert um 1, langer Druck um 10). *
Drücken Sie K1 erneut, um alle Einstellungen zu speichern und das Programm zu beenden.
**Anzeige- und Zeiteinheiten:** Die Position des Dezimalpunkts bestimmt die Einheit: *
**x.xx:** Hundertstelstelle = 0,01 bis 9,99 Sekunden. *
**xx.x:** Zehntelstelle = 0,1 bis 99,9 Sekunden. *
**xxx:** Kein Dezimalpunkt = 1 bis 999 Sekunden. *
**xxx:** Dezimalpunkt an der Einerstelle = 1 bis 999 Minuten. *
Sie können K4 (außerhalb des Einstellungsmodus) drücken, um die Anzeige ein- oder auszuschalten und so Energie zu sparen.
Dieses Modul bietet 32 verschiedene Betriebsmodi zur flexiblen Steuerung von Zeit und Zyklen.
