1200W DC-DC-Aufwärtswandlermodul – Konstantstrom-Aufwärtswandler für LEDs

Willkommen in unserem Shop!

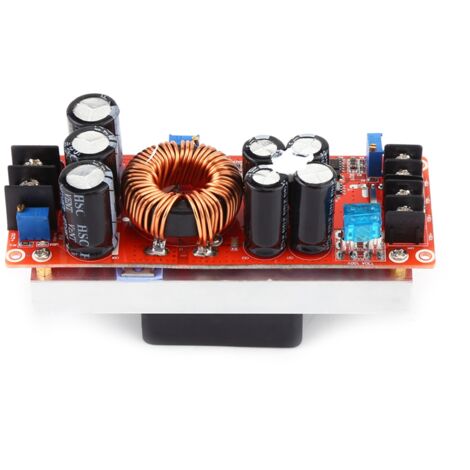

Entdecken Sie unser leistungsstarkes 1200-W-DC/DC-Aufwärtswandler-Modul – die ideale Lösung für Ihre elektrischen Geräte, digitalen Produkte, Laptops und viele weitere Anwendungen.
Das Modul ist für eine einfache Installation konzipiert und verfügt über Schraubklemmen für Ein- und Ausgang, die eine komfortable und sichere Kabelverbindung gewährleisten. Es zeichnet sich durch einen außergewöhnlichen Wirkungsgrad von bis zu 97 % aus. Der tatsächliche Wirkungsgrad hängt jedoch von der Eingangs-/Ausgangsspannung und dem -strom sowie der Spannungsdifferenz ab.
Für einen zuverlässigen Betrieb auch unter hoher Last ist das Modul mit einem großen Aluminium-Kühlkörper und einem temperaturgesteuerten Lüfter ausgestattet. Der Lüfter schaltet sich automatisch ein, sobald die Temperatur 55 °C übersteigt. Neben seiner Funktion als vielseitiges Netzteil kann dieses Modul auch als Treiber für Hochleistungs-LED-Beleuchtungssysteme oder als Spannungsregler für Solaranlagen eingesetzt werden.
**Detaillierte Spezifikationen:** *
**Modultyp:** Nicht isolierter Aufwärtswandler. *
**Eingangsspannungsbereich:** DC 10 V bis 60 V. *
**Maximaler Eingangsstrom:** 20 A (bis zu 25 A bei 12–24 V Eingangsspannung und verbesserter Kühlung). *
**Ausgangsspannungsbereich:** 12 V bis 83 V, stufenlos einstellbar (Standardeinstellung: 19 V). *
**Maximaler Ausgangsstrom:** 18 A (abhängig von der Eingangs-/Ausgangsspannungsdifferenz; eine größere Differenz reduziert den maximalen Strom. Für Ströme über 10 A ist eine verbesserte Wärmeabfuhr erforderlich). *
**Konstantstrombereich:** 0,5 A bis 18 A (±0,3 A). *
**Wichtigste Schutzfunktionen:** Verpolungsschutz am Eingang (150-A-MOSFET), einstellbare Unterspannungsabschaltung (9–50 V), Überstromschutz am Eingang (automatischer Schutz >25 A) und Kurzschlussschutz (30-A-Eingangssicherung). *
**Betriebsfrequenz:** 150 kHz. *
**Betriebstemperatur:** -40 °C bis 85 °C (verbesserte Wärmeableitung bei hohen Temperaturen). *
**Verdrahtung:** Klemmenblöcke (Hochstrom-Kupferkabel verwenden). *
**Abmessungen:** 130 x 64 x 52 mm (5,12" x 2,52" x 2,04").
**Einstellhinweise:** *
**Spannung:** Schalten Sie das Modul ohne angeschlossene Last ein. Drehen Sie das Potentiometer „V-ADJ“ im Uhrzeigersinn, um die Ausgangsspannung zu erhöhen, und gegen den Uhrzeigersinn, um sie zu verringern. *
**Strom:** Bevor Sie eine Last anschließen, drehen Sie das Potentiometer „A-ADJ“ ca. 30 Umdrehungen gegen den Uhrzeigersinn, um den Ausgangsstrom zu minimieren. Drehen Sie es anschließend im Uhrzeigersinn, um den gewünschten Strom einzustellen. Zum Laden einer Batterie schließen Sie den Ausgang erst an, wenn die Batterie vollständig entladen ist. *
**Unterspannungsschutz:** Um eine Unterspannungsabschaltung einzustellen (z. B. 10 V für eine 12-V-Batterie), legen Sie die gewünschte Abschaltspannung (10 V) an den Eingang an. Stellen Sie das Potentiometer RV1 so ein, dass die UVLO-Anzeige aufleuchtet. Das Modul beendet dann die Spannungserhöhung. Wenn die Eingangsspannung auf diesen Wert absinkt.
**Wichtige Hinweise zur Verwendung:** 1.
Die minimale Eingangsspannung muss über 10 V liegen. 2.
Bei Verwendung eines Schaltnetzteils am Eingang stellen Sie die Ausgangsspannung bei eingeschaltetem Modul, aber *ohne* angeschlossene Last ein. Schalten Sie das Gerät immer aus, bevor Sie eine Last anschließen oder trennen. 3.
Die maximale Eingangsleistung ist von der Eingangsspannung abhängig, der maximale Eingangsstrom beträgt 20 A. Beispiel für eine maximale Leistung: 240 W bei 12 V Eingangsspannung, 480 W bei 24 V, 600 W bei 30 V.
**Lieferumfang:** 1 x 1200-W-DC/DC-Aufwärtswandlermodul.
