12V 4-Kanal-Funkfernbedienung mit Relais – Ersatzsender und -empfänger

Willkommen in unserem Shop!

Entdecken Sie unseren 4-Wege-Multifunktions-Funkschalter – ein praktisches und leistungsstarkes Steuergerät für vielfältige Anwendungen.

Dieses Komplettset bietet Ihnen die Freiheit der Fernsteuerung über eine beeindruckende Reichweite von 100 Metern.

**Hauptmerkmale:**

* **4-Kanal-Multifunktion:** Steuern Sie bis zu vier verschiedene Stromkreise oder Geräte unabhängig voneinander.

* **Wählbare Betriebsmodi:** Jeder Kanal kann in drei Modi konfiguriert werden: Tippbetrieb, Selbstverriegelung oder Verriegelung. Dies bietet maximale Flexibilität für verschiedene Anwendungen.

* **Einfache und komfortable Bedienung:** Intuitives Codelernen über Tastenkombinationen und übersichtliche LED-Anzeigen.

* **Große Reichweite:** Zuverlässiger Betrieb bis zu 100 Meter im Freien.

* **Breites Anwendungsspektrum:** Ideal für die Hausautomation, die Steuerung von Toren, Jalousien, Beleuchtung, Pumpen, kleinen Motoren und vielem mehr. Für Heimwerker- oder Profiprojekte, die eine drahtlose Steuerung erfordern.

**Detaillierte Spezifikationen:**

* **Typ:** 4-Wege-Funkfernbedienungsschalter

* **Modell:** C-1204-V1

* **Betriebsspannung:** 12 V DC

* **Betriebsfrequenz:** 433 MHz

* **Gesamtleistung:** 500 W

* **Reichweite der Fernbedienung:** 100 Meter

* **Betriebstemperatur:** -15 °C bis +75 °C

* **Gewicht:** ca. 147 Gramm

* **Gehäuseabmessungen:** ca. 7,5 cm (L) x 5,5 cm (B) x 2,5 cm (H) / 3 x 2,2 x 1 Zoll

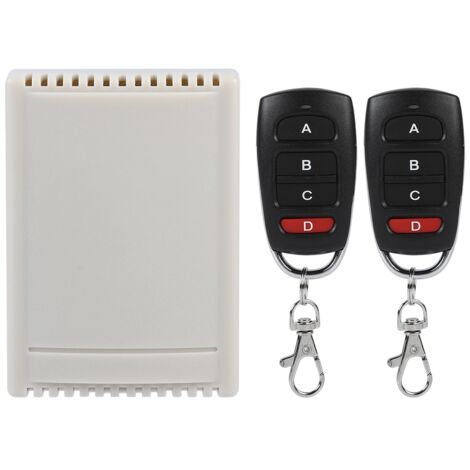

**Lieferumfang:** Sie erhalten einen Hauptschalter (Empfänger) und zwei Fernbedienungen, mit denen Sie Ihre Geräte mit zwei verschiedenen Fernbedienungen steuern können. **Anschlussbeschreibung des Empfängers:** Das Gerät verfügt über deutlich gekennzeichnete Anschlüsse für eine einfache Verdrahtung: 1. (+V - positiver Stromeingang) 2. (GND - negativer Stromeingang) 3. (1 - Schließer des Relais KC1) (2 - gemeinsamer Anschluss des Relais KC1) (3 - Öffner des Relais KC1) 4. (4 - Schließer des Relais KC3) (5 - gemeinsamer Anschluss des Relais KC3) (6 - Öffner des Relais KC3) 5. (7 - Normalerweise geschlossener Anschluss des Relais KC2) (8 - Gemeinsamer Anschluss des Relais KC2) (9 - Normalerweise offener Anschluss des Relais KC2)

6. (10 - Normalerweise geschlossener Anschluss des Relais KC4) (11 - Gemeinsamer Anschluss des Relais KC4) (12 - Normalerweise offener Anschluss des Relais KC4)

**Beschreibung der Ausgangsmodi:**

* **Selbstverriegelung:** Drücken Sie eine Taste auf der Fernbedienung, um das Relais zu aktivieren. Drücken Sie dieselbe Taste erneut, um es zu deaktivieren.

* **Verriegelung:** Drücken Sie die Taste „A“ auf der Fernbedienung, um das Relais zu aktivieren. Drücken Sie die Taste „B“, um es zu deaktivieren.

* **Jog:** Das Relais ist nur aktiviert, solange Sie die Taste „A“ auf der Fernbedienung gedrückt halten. Sobald Sie die Taste loslassen, deaktiviert sich das Relais.

**Code-Anlernen (über Empfängertaste und LED):**

Dank der LED-Anzeige ist das Koppeln ganz einfach. Die Anzahl der Tastendrücke auf der „Code“-Taste des Empfängers bestimmt den Modus der Fernbedienungstaste, die Sie anschließend koppeln möchten (1x für Jog, 2x für Selbstverriegelung, 3x für Interlock usw., bis zu 7x für komplexe Kombinationen). Nach der Sequenz leuchtet die LED auf. Drücken Sie anschließend die Taste auf der Fernbedienung, die Sie koppeln möchten. Die Bestätigung erfolgt durch 3x kontinuierliches Blinken der LED.

**Daten löschen:**

Um alle gekoppelten Fernbedienungen zu löschen, drücken Sie die „Code“-Taste 8 Mal hintereinander. Die LED blinkt 8 Mal und anschließend automatisch weitere 8 Mal, um zu bestätigen, dass der Speicher gelöscht wurde.

**Vorsichtsmaßnahmen für die Verwendung:**

* Installieren Sie den Empfänger nicht in einem Eisengehäuse und halten Sie ihn von Motoren, Schützen oder anderen Geräten fern, die Magnetfelder erzeugen, um Störungen zu vermeiden.

* Tauschen Sie die Batterien der Fernbedienung aus, sobald die Reichweite merklich abnimmt.

* **Trennen Sie aus Sicherheitsgründen immer die Stromversorgung, bevor Sie Verkabelungsarbeiten durchführen.**

* Vermeiden Sie es, die Tasten der Fernbedienung hektisch zu drücken, da die Reaktionszeit des Empfängers etwa eine Sekunde beträgt.
