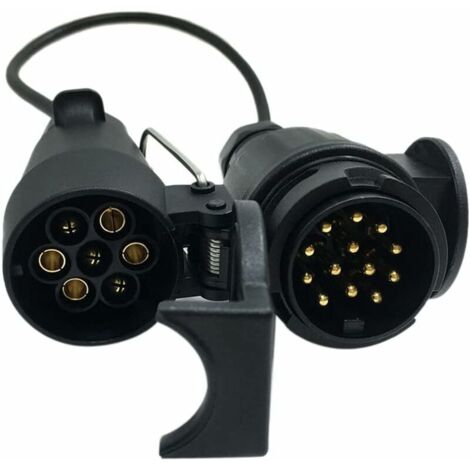

-12V 7- auf 13-poliger Anhängerstecker mit Kabeladapter, Kabelverbinder, Stecker und Anhängerkupplungsbuchse
Das könnte Sie auch interessieren
Mit ähnlichen Produkten vergleichen
Diese Produkte werden oft zusammen gekauft
Produktinformationen
Beschreibung
Spezifikationen:
Artikeltyp: Stecker & Steckdosen
Artikelbezeichnung: 7-auf-13-Pin-Adapter
Farbe: Schwarz
Material: ABS + Kupfer
Spannung: 12 V
Kabellänge: 42 m / Drahtdurchmesser: 7 x 0,5 mm / Leitungsdurchmesser: 6,4 mm
Verpackungsabmessungen: 15 x 10 x 8 Zoll / 6 x 4 x 3,2 Zoll
Verpackungsgewicht: 300 g / 10,6 Unzen
Lieferumfang:
1 x 7-auf-13-Pin-Anhängerstecker
Verkabelungskonfiguration:
7-polige Beleuchtungsanschlüsse – Funktion des schwarzen 12-poligen N-Drahts
PIN 1 – Gelber Draht (Blinker links/H)
PIN 2 – Blauer Draht (Nebelschlussleuchte)
PIN 3 – Weißer Draht (Masse)
PIN 4 – Grünes Kabel (Blinker rechts)
PIN 5 – Braunes Kabel (Rücklicht rechts und Kennzeichenbeleuchtung)
PIN 6 – Rotes Kabel (Bremslicht)
PIN 7 – Schwarzes Kabel (Rücklicht links und Kennzeichenbeleuchtung)
13-poliger Beleuchtungsanschluss – Kabelfunktion
PIN 1 – Gelbes Kabel (Blinker links)
PIN 2 – Blaues Kabel (Nebelscheinwerfer)
PIN 3 – Weißes Kabel (Masse)
PIN 4 – Grünes Kabel (Blinker rechts)
PIN 5 – Braunes Kabel (Seitenlicht rechts)
PIN 6 – Rotes Kabel (Bremslicht)
PIN 7 – Schwarzes Kabel (Rücklicht links)
PIN 8 – Rosa Kabel (Rückfahrlicht)
PIN 9 – Oranges Kabel (12-V-Dauerplus)
PIN 10 – Graues Kabel (12 V) Zündung angeschlossen (Batterieladung oder Kühlschrank))
Pin 11 – Schwarzes Kabel (Masse für Klemme 10)
Pin 12 – Weiß/Blaues Kabel (normalerweise nicht verwendet)
Pin 13 – Weiß/Rotes Kabel (Masse für Klemme 9)
Hinweis: Falls dies nicht die Standard-Kabelfarben sind, notieren Sie sich die Anzahl der Pins pro Kabel, bevor Sie den alten Stecker entfernen, und stecken Sie den neuen Stecker einfach genauso ein.
Eigenschaften
- MarkeLUCKY-88
- Länge4.2 cm
- MaterialKupfer / ABS
- Zusätzliche Herstellergarantie2 Jahr(e)
- ManoMano Art.-NrME62482877
