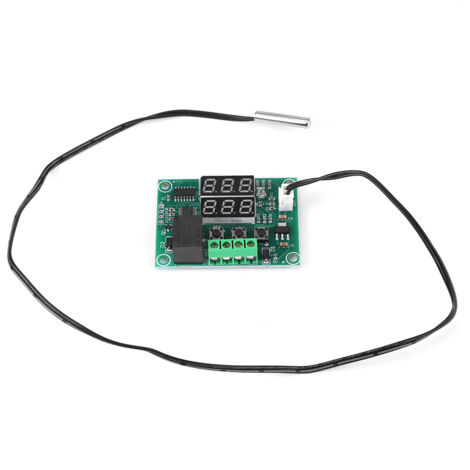

12V DC digitales Temperatursensor-Relaismodul mit dualer LED-Anzeige und Thermostatschalter

Merkmale: Dieser Temperaturregler verfügt über ein zweifarbiges LED-Display und bietet eine hohe Genauigkeit von 0,1 °C. Er unterstützt Temperaturkorrektur, Temperaturalarm und verzögerten Start. Schraubklemmen vereinfachen die Verdrahtung. Die wasserdichte, hochempfindliche und silikonversiegelte Sonde eignet sich ideal zur Flüssigkeitstemperaturmessung und gewährleistet Sicherheit und Langlebigkeit. Er wird häufig zur Temperaturregelung in Schränken, Industrieanlagen, Gewächshäusern (Gemüse- und Blumenanbau) usw. eingesetzt. Spezifikationen: Regelbereich: -50 °C bis 110 °C; Regelgenauigkeit: 0,1 °C; Sensor: Wasserdichter NTC10K, L = 0,5 m; Temperaturalarm: -49 °C bis 110 °C; Eingangsspannung: 12 V DC; Ausgangstyp: Relais, max. 10 A; Rückkopplungsdifferenz: 0,1 °C bei 30 °C; Verzögerter Start: 0 bis 10 Minuten; Temperaturkorrektur: -10 °C bis +10 °C; Rote Anzeige: Gemessene Temperatur; Grüne Anzeige: Solltemperatur. Anleitung: Klemmen K0 und K1: Der Thermostatausgang ist ein Relaisausgang. K0 und K1 entsprechen einem Erweiterungsrelais. Das 12-V-Netzteil versorgt den Thermostat mit Strom, der Sensor erfasst die Temperatur, und das interne Temperaturregelungsprogramm steuert den Relaisausgang und die Last (bei netzbetriebener Last ist es sicherer, K0 und K1 an den stromführenden Leiter anzuschließen). Code Funktion Einstellbereich Standardwert P0 Temperaturregelungsmodus H (warm)/C (kalt) C P1 Rücklaufdifferenz einstellen 0,1~30℃ 2℃ P2 Temperaturkorrektur -10~10℃ 0℃ P3 Anlaufverzögerung 0~10 (min.) 0 P4 Temperaturalarm -49~110℃ 110℃ „SET“-Taste: Einstellschalter „+“-Taste: Temperatur erhöhen „-“-Taste: Temperatur verringern Werkseinstellungen wiederherstellen: Schalten Sie das Gerät ein und halten Sie dann die Tasten „+“ und „-“ gleichzeitig etwa 3 Sekunden lang gedrückt. P0 Temperaturregelungsmodus: Diese Einstellung muss bei der ersten Inbetriebnahme des Reglers konfiguriert werden. Im Heizbetrieb wählen Sie „H“, im Kühlbetrieb „C“. P1 Rücklaufdifferenz: Halten Sie die SET-Taste gedrückt, um die internen Einstellungen aufzurufen. Wählen Sie P1 und drücken Sie die SET-Taste erneut, um den Wert der Rücklaufdifferenz festzulegen. (Die Rücklaufdifferenz ist die Temperatur, bei der der Regler nach Erreichen der Solltemperatur und anschließendem Abschalten wieder startet. Beispiel: Im Heizbetrieb, wenn der Regler bei 40 °C abschaltet und bei 35 °C wieder startet, beträgt die Rücklaufdifferenz 5.) P2 Temperaturkorrektur: Diese Funktion korrigiert die Temperatur, falls eine Differenz zwischen der gemessenen und der tatsächlichen Temperatur besteht. Korrekturtemperatur = Gemessene Temperatur + Korrekturwert. Beispiel: Bei einer gemessenen Temperatur von 25,6 °C und einer tatsächlichen Temperatur von 25,8 °C stellen Sie P4 auf 0,2 ein; die Endtemperatur beträgt dann 25,6 + 0,2 = 25,8 °C. P3 Verzögerter Start: Diese Funktion wird typischerweise für Kompressorkühlanlagen verwendet. Wenn der Regler in einem Kühl-/Gefrierschrank eingesetzt wird, muss dieser Wert eingestellt werden. Abhängig vom Gegendruck des Kompressors kann dieser Wert zwischen 3 und 6 Minuten eingestellt werden. Wenn Sie die Funktion nicht zur Kompressorsteuerung verwenden oder die Verzögerungsfunktion nicht benötigen, können Sie diesen Schritt überspringen. Temperaturalarm P4: Stellen Sie den Temperaturalarmwert ein. Wenn die Echtzeittemperatur diesen Wert überschreitet, blinkt die Anzeige, um den Alarm anzuzeigen. Beispiel für die Einstellung des Heizmodus: So steuern Sie eine elektrische Heizung, die sich bei 35 °C abschaltet und wieder einschaltet, wenn die Temperatur auf 30 °C sinkt: 1. Halten Sie die SET-Taste 3 Sekunden lang gedrückt, um auf die internen Einstellungen zuzugreifen, und stellen Sie dann P0 auf H ein. 2. Halten Sie die SET-Taste gedrückt, um zur Echtzeit-Temperaturanzeige zurückzukehren, und drücken Sie dann die SET-Taste erneut. Die grüne Anzeige blinkt, stellen Sie dann den Wert auf 35 °C ein. 3. Die Standard-Rücklaufdifferenz beträgt 2. Sie muss auf 5 eingestellt werden, wenn ein Neustart bei 30 °C gewünscht ist. Halten Sie die SET-Taste gedrückt, um auf die internen Einstellungen zuzugreifen, wählen Sie P1 und ändern Sie den Wert von P1 auf 5. Beispiel für die Einstellung des Kühlmodus: Steuerung einer Klimaanlage, die bei 23 °C stoppt und bei Erreichen von 27 °C wieder startet. 1. Halten Sie die SET-Taste 3 Sekunden lang gedrückt, um auf die internen Einstellungen zuzugreifen. Stellen Sie P0 auf °C ein. 2. Halten Sie die SET-Taste gedrückt, um zur Echtzeit-Temperaturanzeige zurückzukehren. Drücken Sie die SET-Taste erneut: Die grüne Anzeige blinkt. Stellen Sie dann den Wert auf 23 °C ein. 3. Die Standard-Rücklaufdifferenz beträgt 2. Stellen Sie sie auf 4 ein, wenn ein Neustart bei 27 °C gewünscht ist. Halten Sie die SET-Taste gedrückt, um auf die internen Einstellungen zuzugreifen, wählen Sie P1 und stellen Sie den Wert auf 4 ein. Packungsinhalt: 1 x Temperaturregler Dieser Temperaturregler verfügt über ein zweifarbiges LED-Display und bietet eine hohe Genauigkeit von 0,1 °C. 2. Er unterstützt Temperaturkorrektur, Temperaturalarm und verzögerten Start. 3. Die Schraubklemmen erleichtern die Verdrahtung. 4. Die wasserdichte, silikonversiegelte Sonde bietet erhöhte Empfindlichkeit und eignet sich ideal zur Messung der Temperatur von Flüssigkeiten. Sicher und langlebig. 5. Er wird häufig zur Temperaturregelung in Schränken, Industrieanlagen, Gewächshäusern (Gemüse- und Blumengewächshäusern) usw. eingesetzt.
