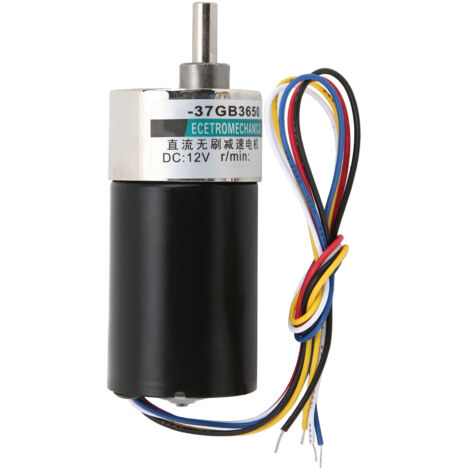

12V Gleichstrom-Bürstenlosmotor mit Getriebe und Halterung, CW/CCW-Drehung, für hochpräzise Messgeräte (100 U/min)

Willkommen in unserem Shop! Entdecken Sie unseren leistungsstarken bürstenlosen Motor, Modell XD-37GB3650, der für außergewöhnliche Zuverlässigkeit und Effizienz entwickelt wurde. Dieser Motor ist mit hochwertigen Ganzmetallzahnrädern ausgestattet und bietet bemerkenswerte Verschleißfestigkeit, einen leisen Betrieb und eine lange Lebensdauer. Dank der Verwendung hochwertiger Materialien vereint er kompakte Abmessungen mit hohem Drehmoment und gewährleistet so einen extrem leisen und stabilen Betrieb. Stator und Rotor sind mit Wicklungen aus reinem Kupfer versehen, was den Bremswiderstand und die Leitfähigkeit erhöht und somit das Motordrehmoment deutlich steigert. Der bürstenlose Motor verfügt über einen Überstromschutz, der ihn effektiv vor Durchbrennen schützt und somit seine Lebensdauer verlängert. Er eignet sich ideal für verschiedene Branchen wie Mikromechanik, CNC-Werkzeugmaschinen, hochpräzise Messgeräte, Elektronikfertigungsanlagen und Finanzmaschinen. Er ist in fünf Leerlaufdrehzahlen erhältlich, die alle von einer hochwertigen Fertigung für stabile Leistung profitieren. **Artikeldetails:** **Typ:** Bürstenloser Motor **Modell:** XD-37GB3650 **Material:** Kupfer **Abmessungen der Abtriebswelle:** Ca. 12 x 6 mm / 0,5 x 0,2 Zoll **Elektrische und Umwelteigenschaften:** **Isolationswiderstand:** ≥20 MΩ (gemessen zwischen Spule und Gehäuse nach Nennbetrieb). **Spannungsfestigkeit:** 1500 V AC (50/60 Hz, angelegt für 1 Minute zwischen Spule und Gehäuse).

* **Temperaturanstieg:** ≤70 °C (gemessen an der Spule im Nennbetrieb mit Kühlkörper).

* **Isolationsklasse:** Klasse B (130 °C)

* **Betriebstemperatur:** -10 °C bis +40 °C (nicht vereist)

* **Betriebsfeuchtigkeit:** ≤85 % (nicht kondensierend)

* **Drehrichtung:** Im Uhrzeigersinn und gegen den Uhrzeigersinn (CW/CCW)

* **Drehzahl einstellbar:** Ja

**Technische Daten (Modell XD-37GB3650):**

| Spannung (DC/V) | Leerlaufdrehzahl (U/min) | Leerlaufstrom (A) | Drehzahl (U/min) | Drehmoment (kgf/cm) | Leistung (W) |

| :--- | :--- | :--- | :--- | :--- | :--- |

| 12 | 100 | 0,15 | 80 | 8,0 | 12 |

| 12 | 200 | 0,13 | 160 | 4,8 | 8 |

| 12 | 300 | 0,11 | 240 | 3,5 | 6 |

| 12 | 500 | 0,10 | 400 | 1,9 | 5 |

| 12 | 600 | 0,15 | 480 | 1,9 | 5 |

**Verdrahtungsmethode:**

* **Rotes Kabel:** An den Pluspol des Netzteils anschließen.

* **Schwarzes Kabel:** An den Minuspol des Netzteils anschließen.

* **Weißes Kabel:** Frei (für Drehung gegen den Uhrzeigersinn). Für Drehung im Uhrzeigersinn das weiße und schwarze Kabel parallel an den Minuspol anschließen.

* **Blaues Kabel:** PWM-Drehzahlregelung, an einen 0-5V-Pulsweitenregler anzuschließen.

* **Gelbes Kabel:** FG-Signalleitung, Hall-Signalausgang (ein Basissignal für sechs Umdrehungen).

**Lieferumfang:**

* 1 x Motor

* 1 x Montagehalterung

* 10 x Schrauben
