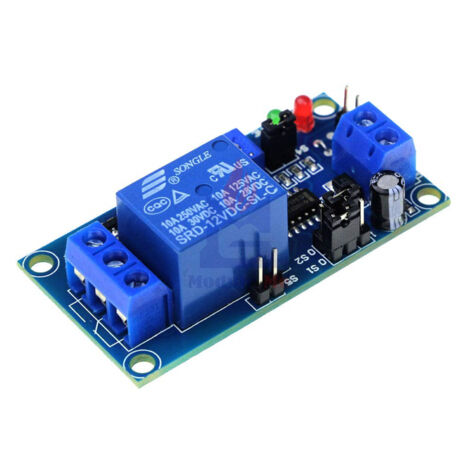

12V-Relaismodul mit Öffnerfunktion, Zeitverzögerung, programmierbarer Schalter, für Fernsteuerung

12V-Zeitverzögerungsrelaismodul (normalerweise offen)

Beschreibung:

Dieses Modul verwendet Schlüsselschalter, Kippschalter, Mikroschalter und andere normalerweise offene, selbstrückstellende Schalter, um die Zeitverzögerung auszulösen. Es kann auch normalerweise offene Sensoren wie Vibrationssensoren oder Reed-Kontakte verwenden, um ein Vibrationsalarm-Erkennungsgerät zu realisieren. Hauptsächlich eingesetzt in Maschinen und Anlagen, der Modifizierung von Automatisierungsanlagen, SPS-Industriesteuerungen, Vibrationsalarm-Konfigurationen, Robotik und Smart-Produkten.

Produktbeschreibung:

1. Verwendet einen hochwertigen Timing-Chip für präzises Timing

2. Verwendung eines Leistungsrelais zur Steuerung der Last, bis zu 10 A.

3. Verpolungsschutzdiode für erhöhten Modulschutz

4. Der Triggeranschluss ist durch einen Optokoppler isoliert, was eine hohe Störfestigkeit gewährleistet und Fehlauslösungen verhindert. 5. Acht optionale Timerbereiche von 0,1 Sekunden bis 1 Stunde. 6. Verzögerung über Potentiometer einstellbar: Drehen im Uhrzeigersinn verlängert die Verzögerung. 7. Betriebs- und Timeranzeige. 8. Relaisausgang mit Öffner- und Schließerkontakten. Funktionsübersicht: Öffner-Triggerfunktion: Bevor das Modul auslöst, wird durch Öffnen des Stromkreises auf der Triggerseite (z. B. kurzzeitiges oder dauerhaftes Schließen des Schalters) die Verzögerung des Moduls ausgelöst, woraufhin das Relais schließt. 1. Das Modul mit 5 V DC versorgen und auf das Triggersignal durch Schließen des Schalters warten. 2. Wird das Modul durch Schließen eines Schalters ausgelöst, startet es die Timerfunktion und das Relais wird gleichzeitig aktiviert. Nach Ablauf der Timerperiode wird das Relais deaktiviert. 3. Wird das Modul während der Timerperiode ausgelöst und empfängt es ein neues Triggersignal, wird der Timer zurückgesetzt und das Modul löst automatisch einmal aus, bis die Timerperiode abgelaufen ist. Folgende Sensoren können den Timer auslösen: 1. Berührungsschalter; 2. Mikroschalter; 3. Selbstzurücksetzender Schalter; 4. Öffner-Vibrationssensor; 5. Öffner-Reed-Schalter; 6. Öffner-Magnet-Türsensor; 7. Neigungssensor. Wasserstandsschalter

Elektrische Parameter:

Versorgungsspannung: 5 V, 12 V DC

Standby-Strom: 4,8 mA Leistungsaufnahme: 70 mA

Ansprechzeit: 1 ms oder mehr ist ausreichend

Relais-Belastbarkeit: 250 V 10 A AC, 30 V 10 A DC (im praktischen Einsatz die Nennleistung halbieren, um die Lebensdauer zu verlängern)

Relais-Lebensdauer: 100.000 Schaltzyklen (Netzteil)

Auswahl des Zeitverzögerungsbereichs:

Stellen Sie die Schalter S1, S2 und S4 auf unterschiedliche Positionen, um einen Bereich mit unterschiedlichen Verzögerungszeiten auszuwählen. Stellen Sie den entsprechenden Zeitbereich mit dem Potentiometer ein.

Lieferumfang:

1 x Relais
