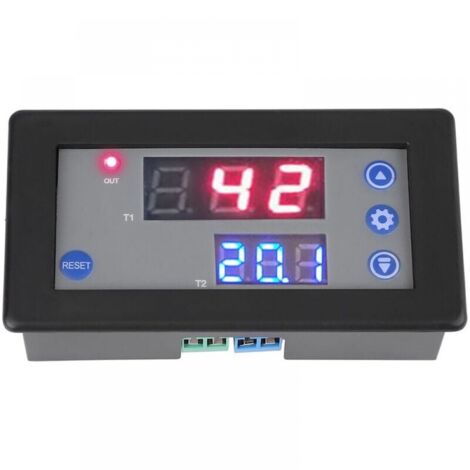

12V Verzögerungsrelaismodul Zyklustimer Dual Digital LED-Anzeige

1. Zeitbereich: 0–999 Sekunden, 0–999 Minuten, 0–999 Stunden, drei Typen können die gewünschte Auswahl treffen.

2. Funktionssätze: Verzögerung, Timing, Zyklus18Arten von Funktionskombinationen

3. Das Produkt kann für Zeitmessung, Verzögerung, Zykluszeitmessung, intermittierende Zeitmessung usw. verwendet werden.

4. Das Produkt kann für Zeitschalter und Zeitalarm-Bedienfeld verwendet werden

5. Der maximale Arbeitsstrom beträgt 10 A, die maximale Leistung beträgt 1500 W

Spezifikation:

Funktionen:

Zeitbereich: 0–999 Sekunden, 0–999 Minuten, 0–999 Stunden, drei Typen zur Auswahl Ihrer gewünschten Auswahl.

Funktionssätze: Verzögerung, Synchronisierung, Zyklus, 18 Arten von Funktionskombinationen.

Das Produkt kann für Zeitmessung, Verzögerung, Zykluszeitmessung, intermittierende Zeitmessung usw. verwendet werden.

Das Produkt kann für Zeitschalter und Zeitschaltuhr-Alarm-Bedienfeld verwendet werden.

Der maximale Arbeitsstrom beträgt 10 A, die maximale Leistung beträgt 1500 W.

Funktionen:

Produktgröße: 3 x 9,7 x 5,2 cm / 1,1 x 3,8 x 2,0 Zoll

Zeitbereich: 0-999s / 0-999m / 0-999h

Maximaler Betriebsstrom: 10 A

maximale Leistung: 1500W

Spannung: DC 12 V

Gewicht: 70g

Bedienungsanleitung:

Bevor der Benutzer die erste Eingabeaufforderung verwendet, sollte er beachten, dass ein bestimmter Datensatz nach 6 Sekunden Wartezeit vom Speichermodul automatisch gespeichert wird.

(1) Drücken Sie die SET-Taste, um in den Zeiteinstellungsmodus zu gelangen. Das digitale Röhrenflimmern, Plus- oder Minustasten, um die Zeit T 1 und die Zeit T 2 einzustellen. Nach dem Einstellen der Zeit müssen Sie 5 Sekunden, 5 Sekunden warten. Vergessen Sie nicht, die Daten zu speichern, nachdem das Modul automatisch gestartet ist.

(2) Drücken Sie SET, um in den Parametereinstellmodus zu wechseln. Der Benutzer kann zwischen zwei Parametersätzen wählen: P0 und P1. Drücken Sie im aktuellen Modus kurz SET, um P0, P1 umzuschalten. In P0 kann der Parameter P1 über Tastenaddition und -subtraktion auf einen eigenen Timermodus einstellen.

P0--0: Zeitmodus ist 0-999 Sekunden

P0--1: Der Zeitmodus ist 0--999 ​​​​????Minuten

P0–2: Synchronisierung, wenn das Muster 0–999 ist???? Stunden

P1--0: Zeitrelais T1 (Zeitverzögerung T 1)

P1--1: löst das Zeitrelais T1 aus (Zeitverzögerung T 1)

P1--2: Nach der Zeitverzögerung T 1 (Zeitverzögerung T 1) endet die Zeitverzögerung T 2 des nachfolgenden elektrischen Auslösers (Zeitverzögerung T 2).

P1--3: Das Zeitverzögerungsrelais T1 fällt ab (Zeitverzögerung T 1), dann endet die nachfolgende Zeitverzögerung T 2 unter elektrischer Spannung (Zeitverzögerung T 2).

P1–4: Nach dem Zeitverzögerungsrelais T 1 (Zeitverzögerung T 1), dann nach der Zeitverzögerung T 2 der nachfolgende elektrische Auslöser (Zeitverzögerung T 2), Wiederholung des Zyklus.

P1–5: Das Zeitverzögerungsrelais T1 fällt ab (Zeitverzögerung T 1), dann zieht das nachfolgende Zeitverzögerungsrelais T 2 an (Zeitverzögerung T 2), der Zyklus wird wiederholt.

Lieferumfang:

1 x Zeitverzögerungsrelais

Hinweis: Bei den Daten handelt es sich um manuelle Messungen. Bitte rechnen Sie mit einem Fehler von 1-59 cm. Aufgrund der Unterschiede zwischen Licht und Bildschirm kann es zu gewissen Farbunterschieden kommen. Die tatsächlich empfangenen Farben sind maßgebend.
