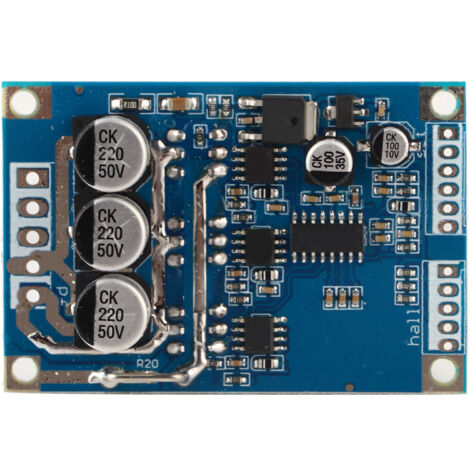

Controller BLDC-15A 500W 12-36V mit Hall-Sensoren für brushless-Motor
UVP
Kaufen Sie für Ihr Unternehmen?
Verhandelte Preise exkl. MwSt. bis zu -20%
Zu einem Pro-Konto wechselnDas könnte Sie auch interessieren
Mit ähnlichen Produkten vergleichen
Produktinformationen
Beschreibung
Willkommen in unserem shop !
Wir freuen uns, ihnen zu präsentieren in diesem controller brushless-motor mit hoher leistung. Entwickelt, um die zuverlässigkeit und effizienz dieses modul ist die ideale lösung für die ansteuerung ihrer motoren brushless-DC.
**Hauptmerkmale :**
- Betriebsspannung : DC 12V bis 36V.
- Leistung des treibers : Bis zu 500W.
- Drehzahlregelung über signal 0.1 V-5V.
- Breiter betriebstemperaturbereich : -40°C bis +85°C.
- Integrierte schutzvorrichtungen gegen blockaden, überstrom, mit kontrolle "Enable" (aktivieren).
- Vollständige kontrolle : drehrichtung und-geschwindigkeit.
- Kompakte abmessungen : 63 x 42 x 17 mm (L x b x H). Abstand zwischen den zentren der löcher für befestigung : 57 mm (länge) und 36.5 mm (breite). Sensor 3 mm.
**Anschlüsse :**
**Neben Die Spannungsversorgung Des Motors :**
- VCC (Netzteil +)
- GND (Netzteil -)
- MA (Phase U), MB (Phase V), MC (Phase W)
**Control (SET) :**
- GND, VR (Einstellung, drehzahl 0-5V), ZF (linkslauf), M (tachoausgang), EL Aktivieren (Enable), 5V
**Neben Hall-Sensoren :**
- 5V, Ha, Hb, Hc, GND, um eine genaue verbindung zum motor.
**Tipps zur Nutzung von bedeutung :**
- Für eine leistung von weniger als 60W, ein kühlkörper ist nicht erforderlich. Jenseits von 60W hinzufügen, ein kühlkörper (empfohlene fläche >200 cm2) ist, **imperativ** um eine überhitzung zu verhindern und bleibende schäden.
- Bei der installation des kühlkörpers, **elektrische isolation** zwischen dem modul und dem kühlkörper ist **entscheidende** * zum schutz der 6 MOSFETS. Verwenden sie eine isolierschicht mit wärmeleitpaste.
- **Hinweis zur verdrahtung der Hall-sensoren** : Die reihenfolge der sohn (Ha, Hb, Hc) kann je nach hersteller von motoren. Ein falscher anschluss kann verhindern, dass das boot oder beschädigung der controller. Justieren sie, wenn nötig.
- Drehzahlregelung kann wahlweise über ein potentiometer oder ein mikrocontroller. Für die umkehrung, schalten sie die klemme ZF zwischen GND und 5V.
**Lieferumfang :**
Sie erhalten **1 x Controller brushless-Motor 12-36V 500W**. Bitte beachten sie, dass die versionen und neue versionen von dieses produkt sind versendet zufällig.
Wir verpflichten uns, ihre zufriedenheit zu
Eigenschaften
- MarkeFLAMMKRAFT
- FarbeMehrfarbig
- Menge pro Pack1
- StromversorgungKabelgebunden
- MaterialKunststoff
- Gewicht200 g
- Verwendung der MotorisierungFür Gartentore
- ManoMano Art.-NrME100742425
- MMID479343245723
- HerstellerreferenzLHL0311[ym]-08646
- EAN8912360370667
