16-Kanal-I2C-Erweiterungsplatine, Arduino-kompatibel, 3,3 V/5 V, für Erweiterungsmodule
Ähnliches Produkt geliefert von
'/%3E%3C/svg%3E)
Aiphone - Aufbau-Videoplatine mit 7" Monitor und integriertem Wifi-Modul - JOS1VW
559,08 €59
Verkauft von Privera Shop
Das könnte Sie auch interessieren
Mit ähnlichen Produkten vergleichen
Produktinformationen
Beschreibung

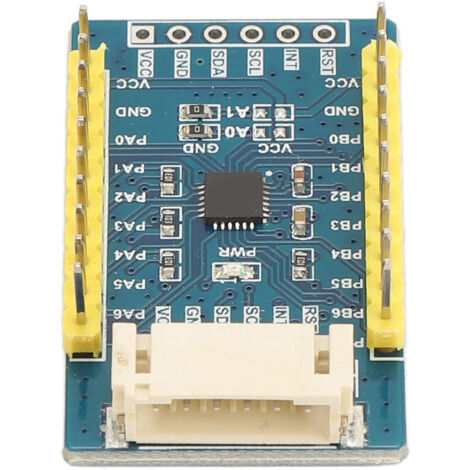

Willkommen in unserem Shop! Entdecken Sie unsere leistungsstarke I/O-Erweiterungsplatine – ein unverzichtbares Werkzeug zur Erweiterung der Möglichkeiten Ihrer mikrocontrollerbasierten Elektronikprojekte. Mit einer einfachen und effizienten I²C-Schnittstelle fügt dieses Modul Ihrem System 16 zusätzliche I/O-Ports hinzu. Zustandsänderungen an einem Eingangsport können einen Interrupt (INT) für eine reaktionsschnelle Steuerung auslösen. Dank einer Pegelwandlungsschaltung ist die Platine mit Betriebsspannungen von 3,3 V oder 5 V kompatibel. Die I²C-Adresse lässt sich durch Kurzschließen der Lötpunkte A0 und A1 konfigurieren, wodurch bis zu vier identische Module gleichzeitig verwendet werden können. Die Steuerung erfolgt vollständig über die I²C-Schnittstelle mit nur zwei Signalleitungen (SDA und SCL) zur Ansteuerung der 16 Ports, wodurch wertvolle Pins Ihres Mikrocontrollers geschont werden. Das Modul unterstützt Konstantstromregelung (gemeinsame Anode) an 16 Kanälen mit einer linearen Dimmfunktion in 256 Stufen für eine präzise Helligkeitsregelung. Für flexible Verbindungen bietet die Platine zwei Schnittstellentypen: praktische PH2.0-Stiftleisten und Lötpads. Es unterstützt auch den Parallelanschluss mehrerer I2C-Module.
**Technische Details:**
* **Artikeltyp:** I/O-Erweiterungskarte
* **Material:** Leiterplatte
* **Betriebsspannung:** 2,4 V bis 5,5 V
* **Betriebstemperaturbereich:** -40 °C bis +80 °C
* **Steuerschnittstelle:** I2C
* **Anzahl der I/O-Ports:** 16
* **Pins:** VCC (3,3 V/5 V), GND, SDA, SCL, INT, RST
* **Abmessungen:** Ca. 38 mm x 23 mm (1,5 x 0,9 Zoll)
**Lieferumfang:**
Sie erhalten 1 I/O-Erweiterungskarte. Erweiterungskarte und 1 Satz Dupont-Kabel für Ihre Verbindungen.
Eigenschaften
- MarkeMIXHOME
- Länge12 cm
- Breite7 cm
- Höhe4 cm
- Gewicht100 g
