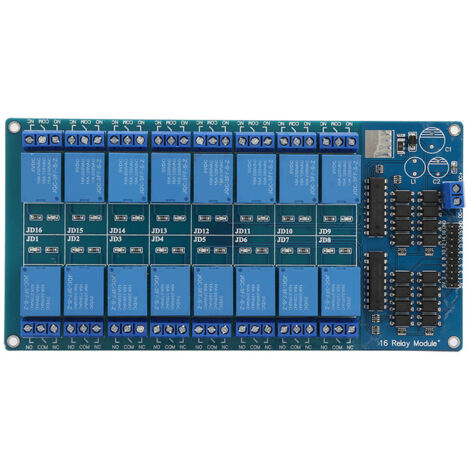

16-Kanal-Relaismodul mit Optokoppler für Arduino und Raspberry Pi

Willkommen in unserem Shop! Dieses 16-Kanal-Relaismodul ist eine leistungsstarke und vielseitige Lösung zur Ansteuerung von AC/DC-Lasten mit hoher Leistung über Niederspannungs-Mikrocontroller-Signale. Es zeichnet sich durch Stabilität, einfache Bedienung und die Integration in diverse Automatisierungsprojekte aus. Das Modul arbeitet mit einem Low-Pegel-Triggersignal (0–2 V), wobei die High-Pegel-Spannung 5 V nicht überschreitet. Es verfügt über hochwertige, isolierte Optokoppler, die eine hohe Störfestigkeit und stabile Leistung gewährleisten und lediglich einen Triggerstrom von 3 mA benötigen. Sie können beliebige Kombinationen von 1 bis 16 Kanälen ansteuern und diese in der gewünschten Reihenfolge ein- oder ausschalten. Jedes Relais bietet eine Kontaktbelastbarkeit von 10 A bei 250 V AC oder 30 V DC und ist optokopplergeschützt. Die Ausgangsform ermöglicht den direkten Anschluss an diese Lasten. Jedes Relais verfügt über einen unabhängigen gemeinsamen Anschluss (COM) zum Verbinden verschiedener Signale sowie über Schließer- (NC) und Öffneranschlüsse (NO). Eine LED-Anzeige pro Relais zeigt dessen Betriebszustand (ein/aus) deutlich an. Das benutzerfreundliche Design umfasst den direkten Anschluss aller Schnittstellen über Klemmenblöcke und vier Befestigungslöcher für eine einfache Installation. Das integrierte Netzteil arbeitet mit 5 V DC (benötigt >200 mA) und benötigt kein externes Netzteil. Es verwendet einen LM2596S-Abwärtswandler-Chip. Die I/O-Port-Steuerung ist aktiv-niedrig. Die Abmessungen der Leiterplatte betragen 180 mm (L) x 90 mm (B) x 20 mm (H). Dieses Modul eignet sich ideal als Zubehör für Mikrocontroller-Entwicklungsboards, zur Steuerung von Haushaltsgeräten oder als Erweiterungsausgangseinheit für SPSen. Im Lieferumfang enthalten ist **1 x 16-Kanal-Relaismodul**.
