180-W-10-A-DC/DC-Aufwärts-/Abwärtswandler, Aufwärts-/Abwärts-Netzteilmodul 10,5–70 V bis 558 V

Willkommen in unserem Shop! Entdecken Sie unser leistungsstarkes Boost-Buck-Wandlermodul, das Stabilität und Vielseitigkeit für Ihre Elektronikprojekte bietet. Gefertigt aus hochwertigen elektronischen Bauteilen, garantiert es optimale Zuverlässigkeit und Leistung. Dieses Modul zeichnet sich durch seinen hohen Ausgangsstrom von bis zu 8 A aus. Es ist mit hochleitfähigen Aluminium-Kühlkörpern für schnelle und effiziente Kühlung ausgestattet und gewährleistet so eine lange Lebensdauer. Sie haben die volle Kontrolle dank der einstellbaren Ausgangsspannung und des Ausgangsstroms.

Ideal für eine Vielzahl von Anwendungen, perfekt geeignet für LED-Treiber, Fahrzeugstromversorgungen, Akkuladung, geregelte Netzteile und vieles mehr.

**Hauptmerkmale:**

* Hochwertige elektronische Bauteile für Stabilität und Leistung.

* Hoher Ausgangsstrom (maximal 8 A).

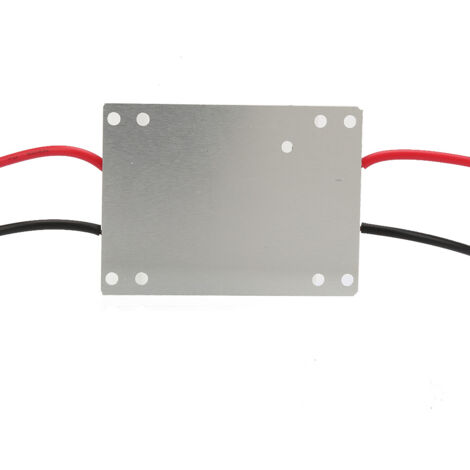

* Aluminium-Kühlkörper für schnelle Wärmeableitung.

* Einstellbare Ausgangsspannung und -stromstärke.

* Vielseitig: geeignet für LED-Treiber, Fahrzeugstromversorgungen, Akkuladung usw.

**Technische Daten:**

* Modultyp: Nicht isolierter Spannungsregler

* Eingangsspannung: 10,5 - 70 V DC

* Eingangsstrom: Maximal 10 A

* Dauerstrom: Maximal 8 A

* Ausgangsspannung: 5 - 58 VDC

* Ausgangsstrom: Maximal 8 A

* Dauerstrom: Maximal 6 A

* Konstantstromeinstellung: 0,5 - 8 A

* Maximale Ausgangsleistung: 180 W (Max. Stromstärke 8 A bei niedriger Spannung. Maximale Ausgangsleistung der Platine ohne Kühlung: 30 W. Mit Kühlkörper, aber ohne Lüfter: max. 50 W)

* Standby-Strom: Ca. 20 mA

* Wirkungsgrad: Ca. 90 %

* Verpolungsschutz: Nein – Polarität vor dem Einschalten prüfen (+/-).

* Abmessungen: Ca. 70 x 52 x 21 mm / 2,76 x 2,05 x 0,83 Zoll

* Gewicht: Ca. 74 g

**Spannungs-/Stromeinstellung:**

1. **Spannung:** Drehen Sie das Spannungspotentiometer (im Uhrzeigersinn zum Verringern, gegen den Uhrzeigersinn zum Erhöhen), um die für Ihre Last benötigte Ausgangsspannung einzustellen. 2. **Strom:** Drehen Sie das Strompotentiometer ca. 20 Umdrehungen im Uhrzeigersinn, um den Ausgangsstrom auf den Minimalwert einzustellen. Schließen Sie Ihre Last (z. B. eine LED) an und stellen Sie den gewünschten Strom ein. Um einen Akku zu laden, schließen Sie ihn nach dem Entladen an und stellen Sie den Strom ein. *Bitte stellen Sie den Strom nicht so ein, dass aufgrund der Schaltungskonstruktion ein Kurzschluss entsteht.* **Lieferumfang:** *1 x Aufwärts-/Abwärtswandler** **Wichtige Hinweise:** 1. Eingangs- und Ausgangsstrom dürfen nicht gleichzeitig mit ihren Maximalwerten betrieben werden. Die Summe aus Eingangs- und Ausgangsstrom darf 12 A nicht überschreiten. 2. Wenn die Modultemperatur 65 °C überschreitet, muss das Kühlsystem verstärkt werden.
