2-stufiger Schienenverbinder PTTB 2,5 ZUG rot

✅2-stufige Schienenklemmenleiste pttb 2.5 ZUG rot

62563/PTTB2.5-red .....

Schienenverbinder, auch bekannt als Streifenverbinder oder Klemmverbinder, allgemein bekannt als ZUG-Verbinder, werden zum Verbinden von Drähten in Schaltanlagen verwendet. Sie werden meist einzeln oder in Reihen auf einer DIN-/Euro-/TS-35-Schiene montiert.

?1 Stück. - 2-stufige Schienenklemmenleiste.

• 4 Federklemmen
• Anzahl der Potentiale: 2
• Empfohlene Verschlussplatte (Stecker): Ja
• Zulässiger Querschnitt des Anschlussdrahts: 0,2 mm - 2,5 mm, massiv oder Litze in Hülse
• Nennstrom: 800 V / 31 A
• Montageart: 35 mm DIN-Schiene
• Anschlussposition: von oben
• Isoliermaterial: thermoplast

? Der Stecker zeichnet sich durch eine sehr starke und stabile Drahtverbindung mittels einer Federklemme aus.

• ✅Der Stecker ist sowohl für massive als auch für flexible Drähte geeignet.
• ? Es wird empfohlen, Aderendhülsen für Litzen zu verwenden.

? Nachfolgend finden Sie das verfügbare Zubehör für diesen Steckverbindertyp:

? Verwenden Sie für den oben genannten Steckverbinder ein Kappensymbol:

D-PT 2.5

✅ Der korrekte Abschluss der Steckverbinderreihe verhindert unkontrollierte Kurzschlüsse.

✅ Wir empfehlen, nur den letzten Steckverbinder in der Reihe mit einer Kappe zu versehen.

• ? Verwenden Sie keine Kappen für jeden Steckverbinder, wenn diese nebeneinander montiert sind.
• ? Nebeneinander montierte Steckverbinder kappen sich gegenseitig.
• ? Durch das Abdecken der einzelnen Anschlüsse nebeneinander wird die Verbindungsreihe verbreitert und gegebenenfalls die Verwendung von Brücken vermieden.

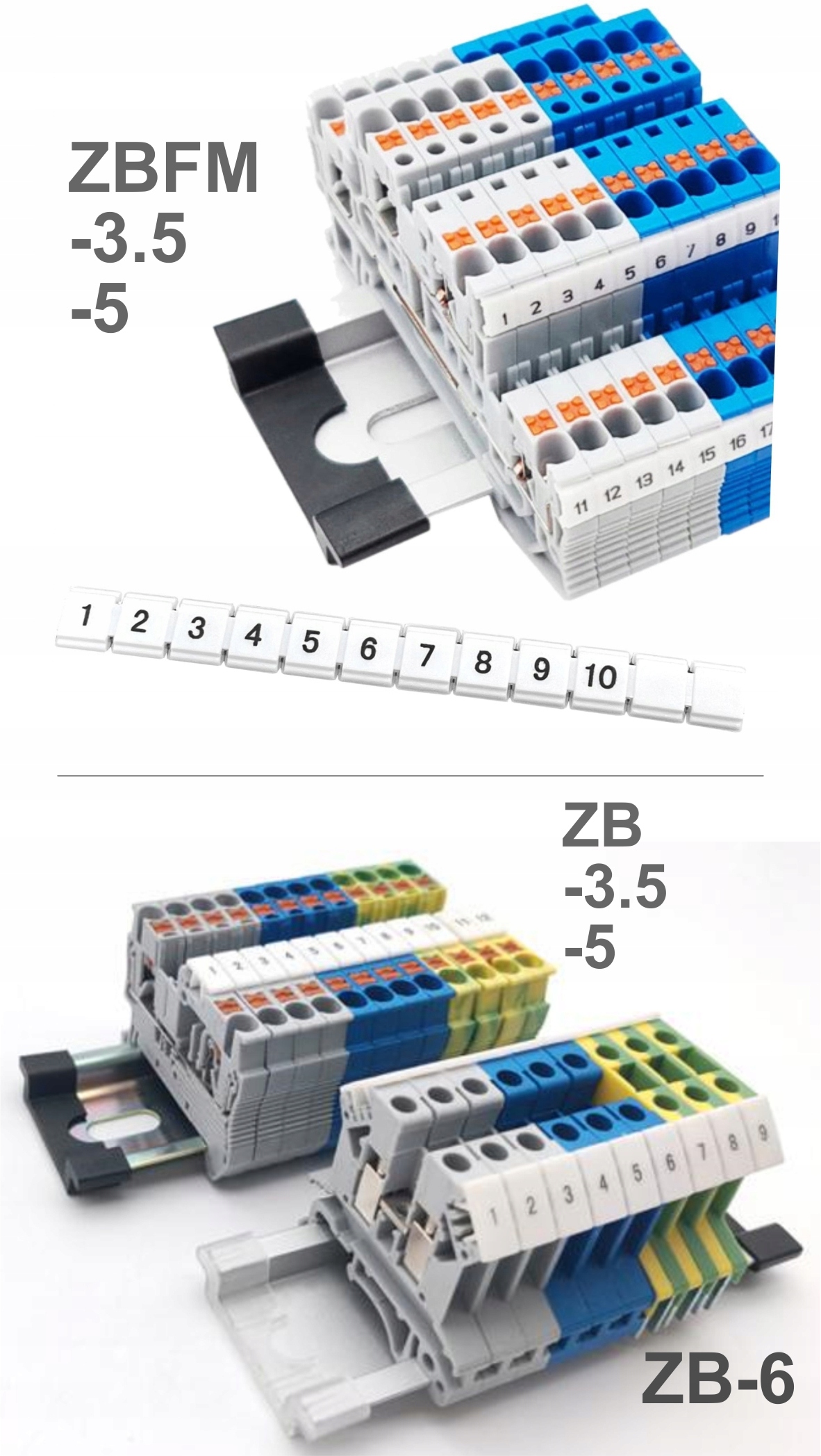

? Für die oben genannten numerischen Markierungen der Steckverbinder:

zbfm-5 oder ZB-5

✅ Der gesamte Nummerierungsbereich von 1-100 ist verfügbar

• 1-10
• 11-20
• 21-30
• 31-40
• 41-50
• 51-60
• 61-70
• 71-80
• 81-90
• 91-100

? Die Markierungen passen auf Steckverbinder wie Wago, Phoenix, Adelid, Pokój, Simet... (Wir empfehlen, die Steckverbinderbreite zu berücksichtigen.)

Die Markierungen sind aus Kunststoff gefertigt.

Das Klebeband ist vorgeschnitten, sodass einzelne Markierungen abgerissen werden können.

✅Kleinere Markierungen können auch für größere Steckverbinder verwendet werden.

• ? Anschlussposition:Von oben oder von der Seite einstecken.
• ? Materialart:PVC

? Für die oben genannten Klemmenblöcke, Brückensymbol:

FBS-5 (2-, 3-, 4-, 5- und 10-fach)

Wir stellen die Brückentypen für spezifische Abmessungen von ZUG-Schienenklemmenblöcken vor:

• ✅ Für Klemmenblöcke 1,5 mm - FBS-3,5
• ✅ Für Klemmenblöcke 2,5 mm - FBS-5
• ✅ Für Klemmenblöcke 4 mm - FBS-6
• ✅ Für Klemmenblöcke 6 mm - FBS-8
• ✅ Für Klemmenblöcke 10 mm - FBS-10
• ✅ Für Klemmenblöcke 16 mm - FBS-12
• ✅ Für 35-mm-Steckverbinder - FBS-16
