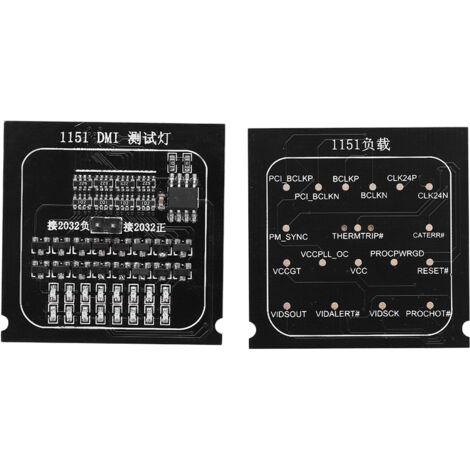

2-in-1-Testplatine mit LED-Anzeige für Intel-CPU-Sockel – Motherboard-Tester

Willkommen in unserem Shop! Entdecken Sie unser hochwertiges Diagnose-Testboard – ein unverzichtbares Werkzeug für die Mainboard-Wartung und schnelle Fehlersuche. Dieses Produkt ist brandneu und von Premium-Qualität. Es wurde für die schnelle Prüfung von Signalen und Spannungen auf dem Mainboard entwickelt und ermöglicht die Überprüfung auf Unterbrechungen oder Kurzschlüsse in BGA-Bauteilen und der CPU. Dank der Kontrollleuchten für jeden Bus und Testmodus bietet es eine überlegene Alternative zu einem herkömmlichen Multimeter und liefert deutlich intuitivere und schnellere Ergebnisse. Es ist mit allen Motherboards im Sockel-1151-Format kompatibel.

**Hauptmerkmale:**

* 100 % neu und von hoher Qualität.

* Entwickelt für schnelles Testen von Signalen und Spannungen auf dem Motherboard.

* Wird zum Testen auf Unterbrechungen oder Kurzschlüsse in BGA- und CPU-Chips verwendet.

* Ersetzt das herkömmliche Multimeter durch Kontrollleuchten für ein intuitiveres Ergebnis.

* Kompatibel mit allen Motherboards im Sockel-1151-Format.

**Spezifikationen:**

* Material: Leiterplatte

* Farbe: Schwarz

* Kompatibilität: Alle Motherboards im Sockel-1151-Format.

* Abmessungen: 38 x 38 x 3 mm / 1,5 x 1,5 x 0,1 Zoll

* Gewicht: ca. 26 g

**Anleitung Anwendung:**

1. Setzen Sie die Testplatine mit den Indikatoren in den CPU-Sockel 1151 ein und schließen Sie die CPU-Abdeckung (vorerst ohne Stromversorgung). Durch Anschließen einer 3-V-Batterie (Typ 2023) an die Testreihen-Pins sollten alle DMI-Signal-LEDs aufleuchten. Bleibt eine LED aus, kann dies auf einen Kurzschluss hinweisen. Sie können dann den CPU-Kompressionshebel bewegen und dies mit einem Multimeter überprüfen.

2. Sobald der vorherige Schritt erfolgreich war, schließen Sie das CPU-Netzteil wie gewohnt an und überprüfen Sie mit einem Oszilloskop, ob die verschiedenen Spannungen, Takte und andere Signale normal sind.

**Lieferumfang:**

* 1 x Testplatine mit Indikatoren

* 1 x Testplatine ohne Indikatoren

**Wichtige Hinweise:**

1. 1. Leuchten die Anzeigen während des Gebrauchs nicht auf, wenn die Batterie an den Drain-Pin angeschlossen ist, sind möglicherweise die Polaritäten (+) und (-) vertauscht. Bitte tauschen Sie die Batteriepole. 2. Nach wiederholtem Gebrauch können die Anzeigen schwächer werden oder ganz ausfallen, wenn die Batteriespannung zu niedrig ist. Bitte tauschen Sie die Batterie aus. 3. Aufgrund der spezifischen Eigenschaften einiger 1151-Motherboards werden bestimmte Signale, wie z. B. die CPU-Versorgungsspannung, möglicherweise nicht vom Tester erkannt. Es wird empfohlen, ein identisches Motherboard zum Vergleich oder für andere Diagnosemethoden zu verwenden.
