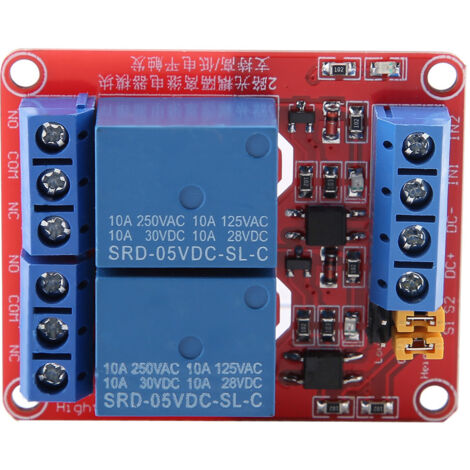

2-Kanal-Relaismodul 5V 12V 24V Steuerplatine mit Optokoppler-Isolation High- und Low-Pegel-Trigger 50x41x18,5mm (5V)

Spezifikation:
Betriebsspannung: 5 V, 12 V, 24 V (optional)
Maximal: 250 V AC/10 A; DC 30 V/10 A
Kanäle: 2
Produktabmessungen: 50 × 41 × 18,5 mm / 2 × 1,6 × 0,7 Zoll
Betriebsanzeige: Grün
Relaisanzeige: Rot
Platinenfarbe: Rot

Lieferumfang:
1 Relaismodul

Hinweis:
Modulschnittstelle:
1. DC+: An den Pluspol der Stromversorgung anschließen
2. DC-: An den Minuspol der Stromversorgung anschließen
3. Signalanschluss IN1: 1, kann die Ansteuerung des Relais bei hohem oder niedrigem Pegel einstellen
4. Signalanschluss IN2: 2, kann die Ansteuerung des Relais bei hohem oder niedrigem Pegel einstellen.
Relaisausgang:
1. NO1: Das 1-Kanal-Relais öffnet normalerweise die Schnittstelle. Das Relais ist vor der Aktivierung gesperrt und wird nach der Aktivierung mit COM1 kurzgeschlossen.
2. COM1: Gemeinsame Schnittstelle der 1-Kanal-Relais.
3. NC1: Die Schnittstelle des 1-Kanal-Relais ist normalerweise geschlossen. Sie wird vor der Aktivierung mit COM1 kurzgeschlossen und ist nach der Aktivierung gesperrt.
4. NO2: Das 2-Kanal-Relais öffnet oft die Schnittstelle. Das Relais ist vor der Aktivierung gesperrt und wird nach der Aktivierung mit COM2 kurzgeschlossen.
5. COM2: Gemeinsame Schnittstelle der 2-Kanal-Relais.
6. NC2: Die Schnittstelle des 2-Kanal-Relais ist normalerweise geschlossen. Sie wird vor der Aktivierung mit COM2 kurzgeschlossen und ist nach der Aktivierung gesperrt.
High- und Low-Pegel-Triggerwahlschalter:
1. S1 ist die High-/Low-Pegel-Triggerwahlschalter für das 1-Kanal-Relais.
2. ist die High-/Low-Pegel-Triggerwahlschalter für das 2-Kanal-Relais.
3. Eine Kurzschlussverbindung (COM) und eine Kurzschlussverbindung (Short) führen zu einem Low-Pegel-Trigger für das entsprechende Relais. Eine hohe Verbindung (com) und eine kurze Verbindung (short) führen zu einem hohen Auslösepegel für das entsprechende Relais.
