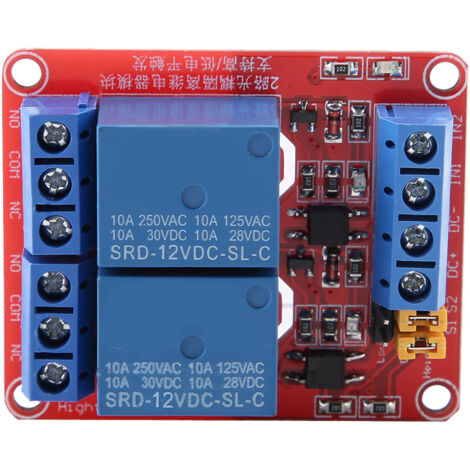

2-Kanal-Relaismodul mit isoliertem Optokoppler, High/Low-Pegel-Triggermodul (12 V)

Spezifikation:
Betriebsspannung: 5 V, 12 V, 24 V (optional)
Maximal: AC 250 V / 10 A; DC 30 V / 10 A
Kanäle: 2
Produktabmessungen: 50 × 41 × 18,5 mm / 2 × 1,6 × 0,7 Zoll
Betriebsanzeige: Grün
Relaisanzeige: Rot
Platinenfarbe: Rot
Lieferumfang:
1 × Relaismodul
Hinweis:
Modulschnittstelle:
1. DC+: An den Pluspol der Stromversorgung anschließen
2. DC-: An den Minuspol der Stromversorgung anschließen
3. In1: 1 Signalanschluss, kann das Relais auf High- oder Low-Pegel einstellen
4. In2: 2 Signalanschlüsse, kann das Relais auf High- oder Low-Pegel einstellen
Relaisausgang:
1. Relais NO1: Kanal 1 ist normalerweise offen. Das Relais ist vor dem Einschalten gesperrt und wird nach dem Einschalten mit COM1 kurzgeschlossen. 2. COM1: Gemeinsame Schnittstelle des Relais von Kanal 1. 3. NC1-Schnittstelle: Normalerweise geschlossene Schnittstelle des 1-Kanal-Relais. Vor der Aktivierung des Relais ist sie kurzgeschlossen, nach der Aktivierung ist sie offen. 4. NO2: Normalerweise geöffnete Schnittstelle des 2-Kanal-Relais. Das Relais ist vor der Aktivierung offen und nach der Aktivierung kurzgeschlossen mit COM2. 5. COM2: Gemeinsame Schnittstelle des 2-Kanal-Relais. 6. NC2: Normalerweise geschlossene Schnittstelle des 2-Kanal-Relais. Vor der Aktivierung des Relais ist sie kurzgeschlossen, nach der Aktivierung ist sie offen. Auswahlschalter für High- und Low-Pegel-Triggerung: 1. S1: Auswahlschalter für High- und Low-Pegel des 1-Kanal-Relais. 2. Auswahlschalter für High- und Low-Pegel des 2-Kanal-Relais. 3. Kurzschluss zwischen COM1 und Low-Pegel: Das entsprechende Relais wird auf Low-Pegel getriggert; Kurzschluss zwischen COM1 und High-Pegel: Das entsprechende Relais wird auf High-Pegel getriggert.
