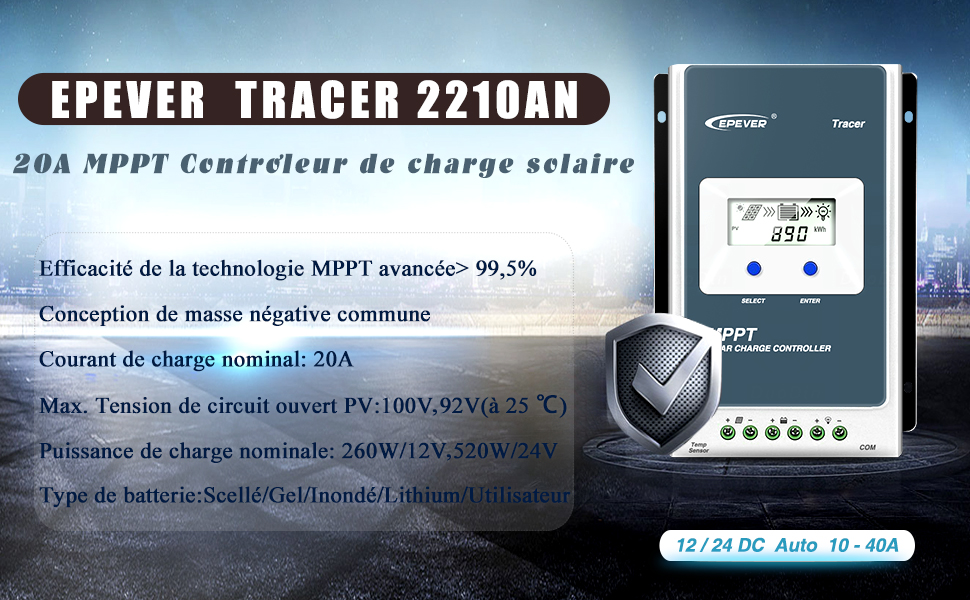

20 A Tracer AN-Serie MPPT-Solarladeregler mit 12 V/24 V DC, automatischer Identifizierung der Systemspannung für 100 V Solarpanel bis zu 130 W/260 W (20 A)

Fortschrittliche MPPT-Technologie (Maximum Power Point Tracking) mit einem Wirkungsgrad von mindestens 99,5 %. Hochwertige Komponenten, perfekte Systemleistung mit einem maximalen Umwandlungswirkungsgrad von 98 %.

Basierend auf einem gemeinsamen positiven Design und einem fortschrittlichen MPPT-Steuerungsalgorithmus mit LCD-Anzeige und Betriebsstatus ist dieses Produkt künstlerisch, wirtschaftlich und praktisch.

Mit dem MPPT-Steuerungsalgorithmus können die Produkte dieser Serie in allen Situationen schnell und genau den besten maximalen Leistungspunkt (MPP) der Photovoltaikanlage verfolgen, um rechtzeitig die maximale Solarenergie zu erhalten, was die Energieeffizienz erheblich verbessert.

Mit der Modbus-Kommunikationsprotokollschnittstelle ist es für Kunden bequem, Anwendungen in verschiedenen Bereichen wie Telekommunikationsbasisstationen, Heimsystemen, Straßenbeleuchtungen, Naturüberwachungssystemen usw. zu erweitern und zu überwachen.

Verfügbar für die PC-Überwachung und den Anschluss externer Anzeigegeräte wie MT50 usw., Echtzeit-Datenprüfung und Parametereinstellung. Unterstützt Software-Upgrade.

Präsentation

Die Tracer AN-Serie basiert auf einem gemeinsamen Negativdesign und einem fortschrittlichen MPPT-Steuerungsalgorithmus, wobei das LCD den Betriebsstatus anzeigt. Die Tracer AN-Serie basiert auf einem gemeinsamen Negativdesign und einem fortschrittlichen MPPT-Steuerungsalgorithmus, wobei das LCD den Betriebsstatus anzeigt. Und sie können den Energieverbrauchsanteil im Solarsystem im Vergleich zur PWM-Lademethode von 10 % auf 30 % erhöhen. Die Funktion zur Reduzierung der Ladeleistung verbessert automatisch die Stabilität, die auch beim Anschluss von übergroßen und Hochtemperatur-PV-Modulen funktioniert, und erhöht den professionellen Schutzchip für den Kommunikationsanschluss, wodurch die Zuverlässigkeit weiter verbessert und unterschiedliche Anwendungsanforderungen erfüllt werden.

Diagramme: Ladeleistung und Strombegrenzungsfunktion Kompatibel mit Blei-Säure- und Lithium-Ionen-Batterien Batterietemperaturkompensationsfunktion Echtzeit-Energiestatistikfunktion Funktion zur Leistungsreduzierung bei Überhitzung Mehrere Ladebetriebsmodi Parameter per Handy-APP oder PC-Software überwachen und einstellen Erkennung und präzise Verfolgung des maximalen Leistungspunkts bei mehreren Spitzen Volllastbetrieb ohne Kapazitätsabfall innerhalb des Temperaturbereichs der Arbeitsumgebung

Schließen Sie das System in der Reihenfolge Batterie → Last → Photovoltaikgenerator gemäß der Abbildung „Schematischer Schaltplan“ an und trennen Sie das System in umgekehrter Reihenfolge.

Warme Tipps:

1. Zuerst muss die Batterie angeschlossen werden!!! Schließen Sie das Solarpanel-Array niemals ohne/vor einer Batterie an den Controller an.
2. Wenn ein Wechselrichter an das System angeschlossen werden muss, schließen Sie den Wechselrichter direkt an die Batterie an, nicht an die Lastseite des Controllers.
3. Schließen Sie beim Verkabeln des Controllers nicht den Schutzschalter oder die Sicherung und stellen Sie sicher, dass die Poldrähte „+“ und „-“ richtig angeschlossen sind.
4. Eine Sicherung mit einem Strom von 1,25 bis 2-fachem Nennstrom des Controllers muss auf der Batterieseite in einem Abstand von nicht mehr als 150 mm von der Batterie installiert werden.
5. Wenn der Controller in einem Bereich mit häufigen Blitzeinschlägen oder in einem unbeaufsichtigten Bereich verwendet werden soll, muss ein externer Überspannungsschutz installiert werden.
