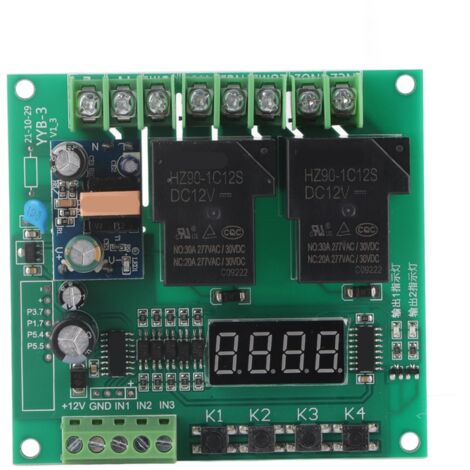

220-V-Motorsteuerplatine mit Doppelrelais und Vorwärts-/Rückwärtsfunktion

Willkommen in unserem Shop!
Entdecken Sie unsere brandneue, hochwertige Motorsteuerplatine für vielseitige und zuverlässige Automatisierung. Sie verfügt über sechs programmierbare Funktionen für unterschiedlichste Anwendungen und ermöglicht die einfache Steuerung von Geräten wie 2-Wege-Magnetventilen, Pumpen, Motoren und Leuchten. Mit einem robusten Ausgang für Lasten bis zu 30 A (DC oder AC) und einem einstellbaren Zeitbereich von 0,1 Sekunden bis 999 Minuten bietet diese Platine eine leistungsstarke und präzise Steuerung.
**Technische Daten:** *
**Eingangsspannung:** AC 110 V ~ 250 V *
**Zeitbereich:** Einstellbar von 0,1 Sekunden bis 999 Minuten *
**Abmessungen:** Ca. 110 mm lang, 80 mm breit und 30 mm hoch. Detaillierte Größenangaben finden Sie in den Produktbildern. *
**Gewicht:** Ca. 110 g
**Beschreibung der Anschlussklemmen:** 1.
**220 V AC:** Stromversorgungsanschluss. 2.
**IN1:** Signaleingang 1 (negativer Trigger). 3.
**IN2:** Signaleingang 2 (negativer Trigger). 4.
**IN3:** Signaleingang 3 (negativer Trigger). 5.
**NO:** Öffneranschluss des Relais; mit COM verbunden, wenn das Relais aktiviert ist. 6.
**COM:** Gemeinsamer Anschluss des Relais. 7.
**NC:** Schließeranschluss des Relais; mit COM verbunden, wenn das Relais inaktiv ist.
**Liste der programmierbaren Funktionen:** *
**P-1:** Signal 1 aktiviert Relais 1 für die vordefinierte Dauer A und deaktiviert es anschließend automatisch. Signal 2 aktiviert Relais 2 für die vordefinierte Dauer B und schaltet es anschließend automatisch aus. Signal 3 dient als Not-Aus/Reset. *
**P-2:** Signal 1 aktiviert Relais 1 für die Dauer A und stoppt es anschließend. Relais 2 aktiviert sich nach einer Verzögerung der Dauer B ab dem Signal und ist für die Dauer C aktiv, bevor es stoppt (die Zeiteinheiten müssen konsistent sein). *
**P-3:** Nach dem Einschalten aktiviert sich Relais 1 für die Dauer A, deaktiviert sich und wartet die Dauer C; anschließend aktiviert sich Relais 2 für die Dauer B, deaktiviert sich und wartet die Dauer C. Dieser Zyklus für Relais 1 und 2 wiederholt sich kontinuierlich. *
**P-4:** Signal 1 aktiviert Relais 1. Signal 2 (Ende) stoppt Relais 1 und startet den Countdown für die Dauer A. Signal 3 (Ende) stoppt Relais 2 und startet den Countdown für die Dauer B. Die Sequenz wiederholt sich endlos. *
**P-5:** Signal 1 aktiviert Relais 1. Signal 2 (Ende) stoppt Relais 1 und startet den Countdown für Dauer A. Signal 3 (Ende) stoppt Relais 2. Der Zyklus beginnt von Neuem mit Signal 1. *
**P-6:** Signal 1 aktiviert Relais 1. Signal 2 (Ende) stoppt Relais 1. Signal 1 aktiviert dann Relais 2. Signal 3 (Ende) stoppt Relais 2.
**Tasteneinstellungen und Programmierung:** *
**Erster Druck auf K1:** Das Display zeigt „P-1“. Verwenden Sie K2/K3, um zwischen den Funktionen P-1 bis P-6 zu wechseln. *
**Zweiter Druck auf K1:** Das Display zeigt „A001“. Verwenden Sie K2/K3, um den Wert für Dauer A einzustellen. Verwenden Sie K4, um das Komma (Zeiteinheit: Sekunden/Minuten) anzupassen. *
**Dritter Druck auf K1:** Das Display zeigt „B001“. Verwenden Sie K2/K3, um den Wert für Dauer B einzustellen. Verwenden Sie K4, um das Dezimalkomma anzupassen. *
**Vierter Druck auf K1:** Das Display zeigt „C001“ an. Verwenden Sie K2/K3, um den Wert für Dauer C einzustellen. Verwenden Sie K4, um das Dezimalkomma anzupassen. *
**Fünfter Druck auf K1:** Das Display zeigt „----“ an und signalisiert damit, dass sich die Platine im Standby-Modus befindet und betriebsbereit ist.
**Lieferumfang:** *
1 x Motorsteuerplatine
