220-V-Wechselstrom-Optokoppler-Isolationsplatine für speicherprogrammierbare Steuerungen

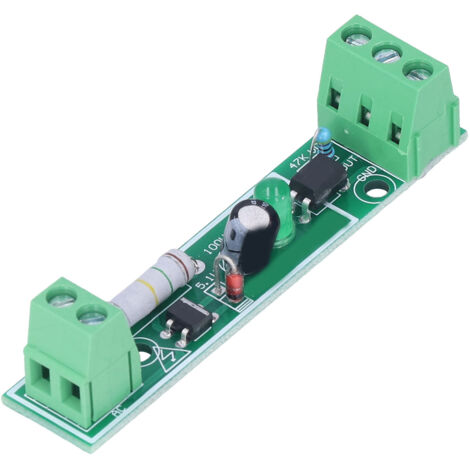

Willkommen in unserem Shop! Dieses optische Isolationsmodul erkennt zuverlässig das Vorhandensein einer 220-V-Wechselstromversorgung und liefert ein stabiles und sauberes NPN-Ausgangssignal mit High- und Low-Logikpegeln. Es dient als zuverlässige Schnittstelle und ermöglicht den einfachen Anschluss an Mikrocontroller (z. B. Arduino) oder SPS-Systeme für Anwendungen zur Leistungsüberwachung. Für die Verwendung mit einem Mikrocontroller schließen Sie das Modul einfach an eine 3–5-V-Gleichstromversorgung an, um das Ausgangssignal auf TTL-Pegel auszulesen. Für die Integration in ein 24-V-SPS-System gehen Sie wie folgt vor: Verbinden Sie den COM-Anschluss der SPS mit dem Pluspol der 24-V-Stromversorgung, den Ausgang (OUT) des Moduls mit dem Eingang (IN) der SPS und die Masse (GND) des Moduls mit dem Minuspol der Stromversorgung. Das Modul verfügt über zwei Klemmenblöcke für sichere Verbindungen. Ein grüner 2-poliger Klemmenblock (5,0 mm Rastermaß) dient zum Anschluss an die 220-V-Wechselstromquelle. Ein separater 3-poliger Klemmenblock wird verwendet, um die Gleichstromversorgung und das Ausgangssignal mit Ihrer Steuerung zu verbinden. Eine integrierte LED zeigt den Betriebszustand an. Bei anliegender 220-V-Wechselspannung leuchtet die LED und signalisiert damit, dass der Optokoppler aktiv ist und das Ausgangssignal auf LOW liegt. Wird keine Wechselspannung erkannt, bleibt die LED aus, der Optokoppler ist deaktiviert und der Ausgang wird durch den internen Widerstand auf HIGH gehalten. Dieses Paket enthält ein (1) optisches Isolationsmodul wie beschrieben.
