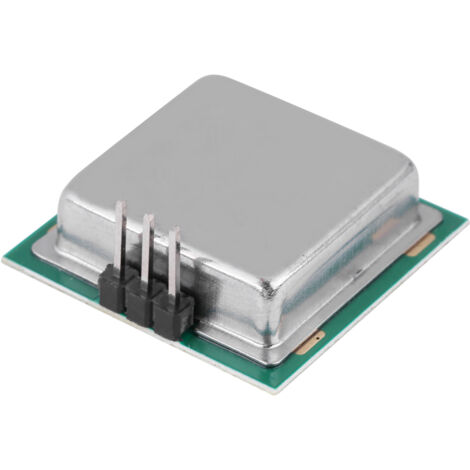

24-GHz-Mikrowellen-Bewegungsmelder CDM324, 15 Meter Reichweite, Einkanal-Radarsensormodul

Willkommen in unserem Shop!

Entdecken Sie unser Mikrowellen-Induktionsmodul – eine leistungsstarke und vielseitige Lösung zur Bewegungserkennung. Dieses Modul gewährleistet die zuverlässige, berührungslose Erfassung bewegter Objekte.

Es arbeitet mit einer Sendefrequenz von 24 GHz und ist daher unter anderem in den Bereichen Handel, Industrie und Zutrittskontrolle vielseitig einsetzbar. Es entspricht verschiedenen Frequenzbereichsstandards, darunter den britischen und F-Standards.

Im Kern des Moduls befindet sich ein hochmoderner PHEMT-Oszillator, der für einen sehr geringen Stromverbrauch optimiert ist. Durch die Nutzung unabhängiger Sende- und Empfangspfade wird eine signifikante Verstärkung erzielt. Das Modul zeichnet sich durch hohe Empfindlichkeit, Flexibilität und niedrige Kosten bei einer effektiven Reichweite von bis zu 15 Metern aus. Es arbeitet im Einkanalbetrieb. Detaillierte technische Daten: - Sendefrequenz: Min.: 24 GHz, Typ.: 24,125 GHz, Max.: 24,25 GHz - Ausgangsleistung: 16 dBm (typisch) - Antennenstrahlungsdiagramm: Horizontal: typ. 80°, Vertikal: typ. 32° - Nebenkeulenunterdrückung: Horizontal: typ. 13 dB, Vertikal: typ. 13 dB

- Betriebstemperatur: -20 °C bis +60 °C

- Betriebsstrom: Typisch: 30 mA, Maximal: 40 mA

- Betriebsspannung: Typisch: 5,5 V

- Impulsbreite: Typisch: 10 µs

- ZF-Ausgang (Zwischenfrequenz): -300 mV bis +300 mV

- Abmessungen: 25 x 25 x 7 mm / 0,98 x 0,98 x 0,27 Zoll

- Gewicht: 5 g

Lieferumfang:

Sie erhalten 1 Mikrowellen-Induktionsmodul.
