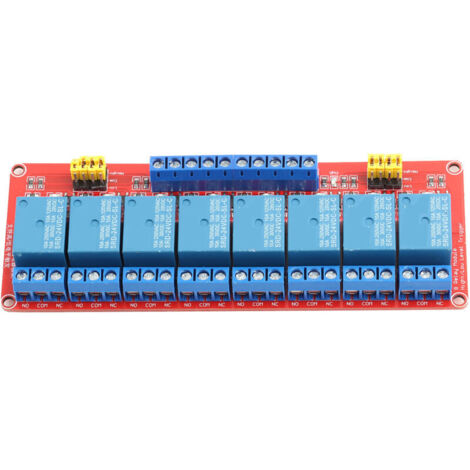

❥❥24V 8-Kanal Optokoppler-Relaismodulplatine mit hoher und niedriger Triggerung: Stabile Leistung, leistungsstarker Treiber, fehlertolerante Stromversorgungsoptionen und

Spezifikation:
Gewicht: 118 g/4,2 oz
Gängige Schnittstelle: AC 250 V/10 A, DC 30 V/10 A.
Modulgröße (L x B x H): 141,5 x 50 x 18,5 mm/5,6 x 2 x 0,7 Zoll
Schraubenloch: 3,1 mm; 136 x 44,5 mm (Abstand)
Spannung: 5 V, 12 V, 24 V (optional).
Modulschnittstelle:
1. DC+: An den Pluspol des Netzteils anschließen
2. DC-: An den Minuspol des Netzteils anschließen
3. In1-In8: Je nach Einstellung des jeweiligen Stromkreises kann das entsprechende Relais mit einem hohen oder niedrigen Pegel angesteuert werden.
Relais-Ausgangsklemmen: Es stehen 24 verdrahtete Schnittstellen zur Verfügung; alle Schnittstellen können direkt mit der Verdrahtung verbunden werden, was die Benutzerfreundlichkeit erhöht.
1. NO1--NO8: Das Relais ist normalerweise geöffnet und vor der Aktivierung geschlossen, bevor es kurz nach der Aktivierung mit COM verbunden wird;
2. COM1--COM8: Gemeinsame Relaisschnittstelle;
3. NC1-NC8: Normalerweise geschlossene Relaisschnittstelle. Das Relais ist vor der Aktivierung mit COM verbunden und nach der Aktivierung geschlossen.
Auswahlklemmen für die Triggerung (hoch/niedrig):
1. S1-S8 ist die Auswahl der Triggerung (hoch/niedrig) für die Relaiskanäle 1 bis 8;
2. COM und Low kurzgeschlossen, das entsprechende Relais für den Low-Pegel-Trigger; COM und High kurzgeschlossen für den High-Pegel-Trigger.
Lieferumfang:
1 x Relaismodul
