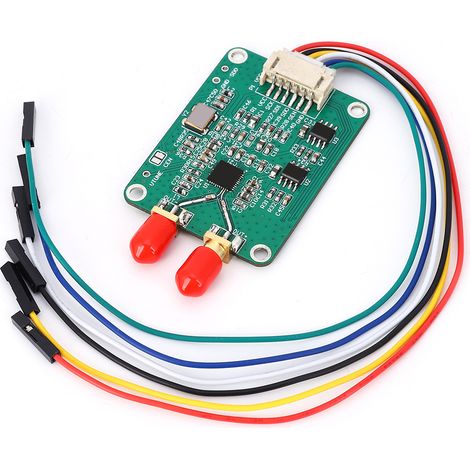

25M-3G Rauscharmes HF-Modul, programmierbarer Signalgenerator für elektronische Prüfungen

Willkommen in unserem Shop!

Entdecken Sie unser Hochleistungs-Signalquellenmodul – eine unverzichtbare Komponente für Anwendungen, die spektrale Reinheit und Stabilität erfordern. Es integriert einen Breitband-PLL-Chip (Phasenregelschleife) mit einem integrierten VCO für optimale Leistung. Dank seiner hohen Phasendiskriminierungsfrequenz von 125 MHz reduziert dieses Modul das Phasenrauschen signifikant. Sein integrierter Tiefpassfilter eliminiert effektiv VCO-Rauschen und verkürzt die Einschwingzeit.

Der Chip arbeitet sowohl im ganzzahligen als auch im fraktionalen Frequenzteilungsmodus. Der präzise Frequenzmodus, der im fraktionalen Modus verfügbar ist, ermöglicht die genaue Erfassung spezifischer Frequenzen und somit feinste Abstimmschritte der Ausgangsfrequenz, um minimale theoretische Frequenzfehler zu erzielen.

Dieses Modul zeichnet sich durch sein extrem niedriges Phasenrauschen und Störrauschen aus und ist mit einem typischen Phasenrauschen von -110 dBc/Hz bei 100 kHz Offset und einem RMS-Jitter von unter 180 fs marktführend. Mit branchenführenden Werten für Rauschen und Störsignale ist dieses Signalquellenmodul ideal, wenn Sie eine hervorragende Signalqualität und ein hohes Signal-Rausch-Verhältnis benötigen. Seine Anwendungsbereiche sind vielfältig: Mobilfunk-Basisstationsausrüstung für mehrere Träger und Standards (Auf- und Abwärtsmischung), Erzeugung von lokalen Taktoszillatoren mit geringem Jitter, einstellbare Referenzquelle für rauschfreie Signale, Mikrowellen-Punkt-zu-Punkt-Kommunikation mit hoher Quadraturamplitudenmodulation (QAM), Software-Defined Radio (SDR) sowie Test- und Messgeräte.

**Technische Produktdetails:**

* **Artikeltyp:** Signalquellenmodul

* **Frequenz des internen Phasendetektors:** 125 MHz

* **Ausgangsfrequenzbereich:** 25 MHz bis 3 GHz

* **Gütefaktor (HMC830):** -230 (Ganzzahlmodus) / -227 (Fraktionalmodus)

* **RMS-Jitter (bilaterales Band):** < 180 fs

* **Impedanzanpassung (Breitband):** 50 Ohm

* **Dynamischer Bereich der Ausgangsleistung:** 9 dB (einstellbar in 3-dB-Schritten)

* **Typische Ausgangsleistung:** 6 dBm

* **Schlaf-/Aufwachzeit:** 250 Mikrosekunden

* **Typisches Phasenrauschen:** -110 dBc/Hz bei 100 kHz Offset

* **Chipabmessungen:** Ungefähr 6 x 6 mm (0,2 x 0,2 Zoll)

* **Betriebstemperaturbereich:** -40 °C bis +85 °C

**Lieferumfang:**

Sie erhalten 1 Signalquellenmodul.
