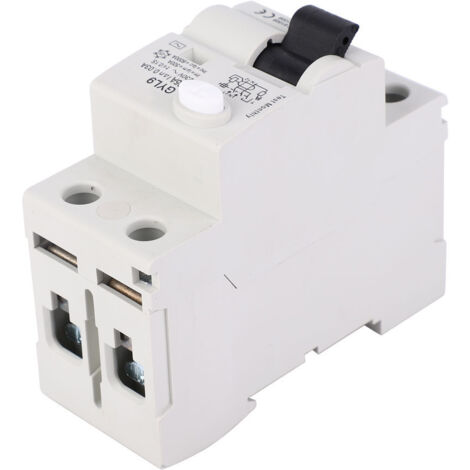

2P 25A 230VAC Fehlerstromschutzschalter Typ GYL9 - Elektrische Sicherheit und Schutzschaltung

Willkommen in unserem Shop! Entdecken Sie unseren hochwertigen Fehlerstromschutzschalter GYL9 – ein unverzichtbares Schutzgerät für Ihre Elektroinstallationen. Dieser Schutzschalter ist für den Betrieb in 50/60-Hz-Wechselstromnetzen ausgelegt. Er ist in einer zweipoligen Ausführung mit einer Nennspannung von 230 V und einer vierpoligen Ausführung für 400 V mit einem Nennstrom bis zu 100 A erhältlich. Seine Hauptfunktion ist der Schutz von Personen und Anlagen. Im Falle eines Stromschlags oder wenn der Fehlerstrom im Netz einen vordefinierten Wert überschreitet, unterbricht er den fehlerhaften Stromkreis innerhalb kürzester Zeit (≤ 0,1 Sekunden). Er eignet sich auch für die seltene Inbetriebnahme von Stromkreisen und Motoren. Dank seiner Vielseitigkeit ist er für ein breites Anwendungsspektrum geeignet: Industrie- und Gewerbeanlagen, Hochhäuser, Wohngebäude und viele weitere Einsatzorte. Er entspricht der internationalen Norm IEC/EN 61008.1 und verfügt über die Schutzart IP20. Seine Konstruktion ermöglicht die beidseitige Verdrahtung über Sammelschienen für verschiedene Konfigurationen. Es nimmt Leiter bis zu 35 mm² mit einem Anzugsmoment von 3,5 Nm auf und ist somit mit vielen Montagevorrichtungen kompatibel.

Detaillierte technische Daten:

Bemessungseingangsstrom (wählbar): 25 A, 40 A oder 63 A.

Polzahl: 2P (für die hier beschriebene Ausführung).

Bemessungsspannung (Ue): 230 V AC.

Isolationsspannung (Ui): 500 V.

Bemessungsfrequenz: 50/60 Hz.

Bemessungs-Differenzempfindlichkeit: 30 mA (0,03 A).

Bemessungs-Restschaltvermögen (Im): 500 A (für In = 25–40 A) oder 630 A (für In = 63 A).

Kurzschlussstrom: 10000 A.

Stoßspannungsfestigkeit (Uimp 1.2/50): 6 kV.

Isolationsprüfspannung (1 min): 2,5 kV.

Elektromechanische Lebensdauer: 4000 Schaltzyklen.

Referenztemperatur für die Einstellung des Thermistors: 30 °C.

Betriebsumgebungstemperatur: -5 °C bis +40 °C (Tagesmittelwert ≤ 35 °C).

Lagertemperatur: -25 °C bis +70 °C.

Ihre Bestellung umfasst: 1 x Fehlerstromschutzschalter GYL9.
