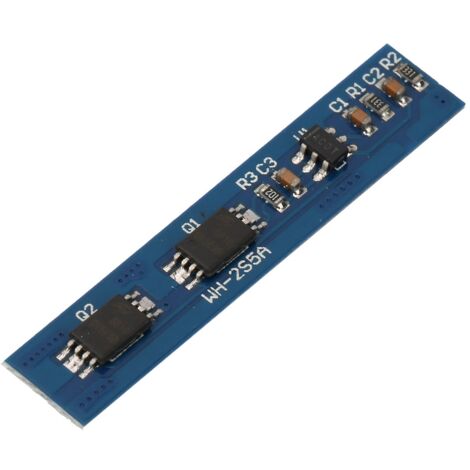

2S 5A BMS-Schutzplatine für 7,2V-, 7,4V- und 8,4V-Li-Ionen-Akkus – Sicheres Laden und Entladen

Willkommen in unserem Shop!

Entdecken Sie unsere Lithium-Batterieschutzplatine – eine unverzichtbare Komponente für die Sicherheit und Langlebigkeit Ihrer 2S-Akkus.

**Hauptmerkmale:**

- Hochpräzise integrierte Detektionsschaltung für zuverlässige Spannungsüberwachung.

- Hochspannungsanschlüsse für eine sichere Verbindung zum Ladegerät.

- Dreistufiges Überstromschutzsystem (Überstrom 1, Überstrom 2, Kurzschluss).

- Präzise Lade- und Entladesteuerung über einen MOS-Transistor.

- Breiter Betriebstemperaturbereich von -40 °C bis 50 °C und sehr geringer Stromverbrauch.

- Kompatibel mit 2S-Akkus: Ni-Co-Mn (NMC), Li-Co (LCO), Li-Mn (LMO) und LiPo-Zellen.

**Detaillierte technische Daten Technische Daten:**

- Ladespannung: DC 9V

- Maximaler Dauerentladestrom. : 5A

- Überlasterkennungsspannung: 4,29 V ± 0,025 V

- Überlasterkennungsverzögerung: 1 s

- Überlastwiederherstellungsspannung: 4,05 V ± 0,025 V

- Tiefentladungserkennungsspannung: 3 V ± 0,1 V

- Tiefentladungserkennungsverzögerung: 128 ms

- Tiefentladungswiederherstellungsspannung: 3,2 V ± 0,1 V

- Überstromerkennungsstrom: 200 mA ± 20 mA

- Überstromerkennungsverzögerung: 12 ms

- Überstromwiederherstellung: Automatisch

- Kurzschlusserkennungsverzögerung: ≤ 50 μs

- Kurzschlusswiederherstellung: Automatisch

- Betriebstemperatur: -40 °C bis 50 °C

- Lagertemperatur: -40 °C bis 125 °C

- Produktgewicht: 1 g

**Lötpunktbeschreibungen:**

- **B+**: An den Pluspol der Batterie anschließen.

- **B-**: An den Minuspol der Batterie anschließen.

- **MB**: An den Verbindungspunkt zwischen Batterie 1 und Batterie 2 anschließen (bei 2S-Konfiguration).

- **P+**: An den Pluspol des Lade-/Entladeanschlusses (gemeinsamer Anschluss) anschließen.

- **P-**: An den Minuspol des Lade-/Entladeanschlusses anschließen.

**Lieferumfang:**

Sie erhalten **1 x Lithium-Batterieschutzkarte**.
