300-W-220-V-Einphasen-Wechselstrommotor-Drehzahlregler – Drehzahlregler für Elektromotor

Willkommen in unserem Shop!

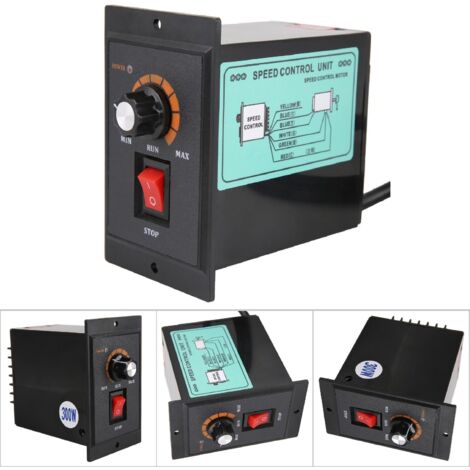

Entdecken Sie unseren Motordrehzahlregler – ein leistungsstarkes und zuverlässiges Steuergerät für all Ihre industriellen Anwendungen. Dieser Drehzahlregler, Modell US-52-RED, bietet einen präzisen Einstellbereich von 90 bis 1400 U/min bei 50 Hz und 90 bis 1700 U/min bei 60 Hz. Er ist für Motoren mit einer Nennleistung von 300 W, 400 W oder 500 W (nach Wahl) geeignet.

Dank der Verwendung hochwertiger elektronischer Bauteile gewährleistet dieser Regler einen stabilen und langlebigen Betrieb. Seine hohe Regelgenauigkeit ermöglicht die mikrometergenaue Einstellung der Motordrehzahl.

Trotz seiner fortschrittlichen technischen Möglichkeiten ist es bemerkenswert einfach zu bedienen, sodass selbst Anfänger die Bedienung schnell beherrschen.

Dieses Produkt ist in vielen Branchen unverzichtbar.

Es wird häufig als Drehzahlumrichter in Produktionslinien der Verpackungs-, Druck-, Lebensmittel-, Elektronik-, Mess-, Medizintechnik- und Bekleidungsindustrie eingesetzt.

**Detaillierte Spezifikationen:**

* **Modell:** US-52-RED

* **Kompatible Motorleistung:** 300 W; 400 W; 500 W (optional)

* **Stromversorgung:** AC 220 V 50/60 Hz (Spannungsschwankungsbereich: ±10 % Ue)

* **Drehzahlbereich:** 90–1400 U/min (50 Hz) / 90–1700 U/min (60 Hz)

* **Betriebsumgebung:** Temperatur: -10 °C bis +50 °C; Relative Luftfeuchtigkeit: <90 %

**Lieferumfang:**

Sie erhalten 1 Motordrehzahlregler.

**Installation und Betrieb:**

Der Regler hat 6 Drähte: Der schwarze Draht ist die Hauptmotorleitung, die roten und weißen Drähte sind die Sekundärleitungen des Kondensators, die beiden blauen Drähte sind die Drehzahlrückmeldeleitung und der grüne Draht ist die Masse.

1. Schalten Sie die Stromzufuhr aus, schließen Sie die Kabel gemäß dem Schaltplan an und prüfen Sie die Verbindungen auf Korrektheit.

2. Stellen Sie den externen Drehzahlregler vor dem Einschalten auf „0“, um hohe Einschaltströme zu vermeiden.

3. Das Produkt verwendet eine Spannungsrückkopplungsregelung. Sollten Drehmoment oder Drehzahl nach dem Anschluss nicht zufriedenstellend sein, justieren Sie das seitliche Potentiometer (Drehzahleinstellung).

4. Um die Drehrichtung des Motors umzukehren, tauschen Sie einfach den Jumper zwischen „CCW“ und „CW“ auf der Platine an der Rückseite des Controllers. *Stellen Sie sicher, dass der Motor vollständig zum Stillstand gekommen ist, bevor Sie dies tun.*

* Schließen Sie COM und CW kurz, um im Uhrzeigersinn zu drehen.

* Schließen Sie COM und CCW kurz, um gegen den Uhrzeigersinn zu drehen.

5. Der Steuerschalter steuert lediglich die Start-/Stopp-Funktion des Motors und unterbricht nicht die Stromzufuhr. Wenn der Motor längere Zeit nicht benutzt wird, trennen Sie ihn vom Stromnetz.

**Hinweis:** Die tatsächliche Farbe des Produkts kann aufgrund der Lichtverhältnisse leicht von den Fotos abweichen. Geringfügige Maßabweichungen sind ebenfalls möglich.
