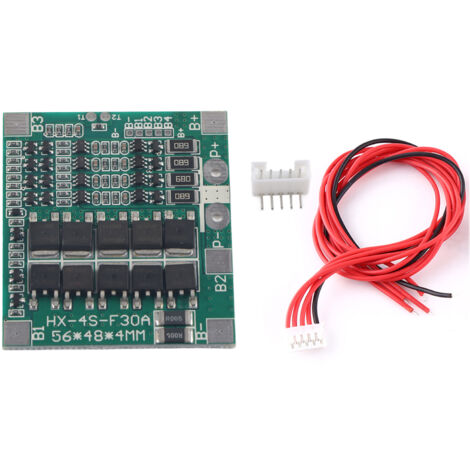

30A PCB-Schutzplatine für 18650 14,8V Li-Ionen-Akkus mit Balancerkabeln

Willkommen in unserem Shop! Diese Schutzplatine für 4S 30A 14,8V Lithium-Akkus ist mit einem Hochstromschutz ausgestattet, um die Sicherheit und Zuverlässigkeit Ihres Akkus zu gewährleisten. Sie bietet Schutz vor Überladung, Tiefentladung, Überstrom und Kurzschlüssen. Dank ihrer kompakten Bauweise und sorgfältigen Fertigung eignet sie sich ideal für viele Anwendungen mit hohem Integrationsbedarf. **Detaillierte Spezifikationen:** - Betriebsstrom: 30 A - Ausgleichsstrom: 60 mA - Überstromschwelle: 60 A - Temperaturbereich: -30 °C bis +80 °C - Überlasterkennungsspannung: 4,28 V ± 0,05 V - Überlastschutzspannung: 4,095 V - 4,195 V - Tiefentladeschutzspannung: 2,55 V ± 0,08 V - Überlasterkennungsverzögerung: 0,1 Sekunden - Kurzschlusserkennungsverzögerung: 100 Millisekunden - Überstromerkennungsverzögerung: 500 Millisekunden - Abmessungen: 56 mm x 45 mm x 1,2 mm - Gewicht: 18 Gramm **Hauptfunktionen:** - Überladeschutz - Tiefentladeschutz - Kurzschlussschutz - Überstromschutz Schutz

- Zellenausgleichsfunktion

**Schnittstellendefinition:**

- Die Lade- und Entladeanschlüsse teilen sich den Pluspol und den B-Anschluss. Der Minuspol der Batterie wird mit dem P- (Ladeanschluss) und dem Minuspol verbunden. Die B-, N- und P-Anschlüsse sind alle mit 3,5 mm großen Durchgangslöchern ausgestattet. Die Schnittstelle zur Batterieladeerkennung verfügt über einen DC-Ausgang in Form eines Stifts. Gehen Sie für den N-Anschluss analog vor, falls keine Verdrahtung vorhanden ist. **Lieferumfang:** 1 x 4S 30A 14,8V Schutzplatine
