30W Brushless Motor Driver Board, Integrated Flexible Rectifier, Overcurrent, Reverse Connection, Speed Control 5% -, CW CCW Rotation, for DC7.5V, 18V Motors.

Eigenschaften:

1. Der Controller ist mit einer Soft-Gleichrichterfunktion integriert.
2. Mit Überstromschutz und Verpolungsschutz.
3. Das Board kann die Motordrehzahl zwischen 5 und 100 % steuern.
4. Mit einem Potentiometer zur Einstellung der Motordrehzahl.
5. Die Steuerplatine kann auch die Drehrichtung des Motors steuern.

Spezifikation:

Artikeltyp: Motortreiberplatine
Arbeitsspannung: DC 7,5 V–18 V
Arbeitsstrom: ≤ 3 A
Geschwindigkeitsspannung: 0,25 V–5 V
Geschwindigkeitsbereich: 5 %–100 %
Antrieb Leistung: 30 W
Verkabelungsanweisungen:
1. Steuerklemme:
5V: Ausgangsspannung der Treiberplatine, externes Drehzahlpotentiometer bei Verwendung (leer bei Nichtverwendung)
ZF: Steuerklemme für die Motordrehrichtung, Erdung oder 5V können die Richtung des Motors ändern (kann belassen werden). , die Lenkung ist fixiert)
VR: Geschwindigkeitssignaleingang, Spannung 0,25 V-5 V (wenn die Spannung des Motors weniger als 0,25 V beträgt, dreht sich der Motor nicht)
GND: gemeinsamer Steueranschluss
2 , der Ausgang:
Power +: Schließen Sie den Pluspol des Netzteils an, die Spannung beträgt 7,5 Volt 18V ---
Power - : Power Masse, dann Power Minus
MA / U: Schalten Sie alle aus drei Drähte des Motors
MB/V: alle drei Leitungen des Motors
MC/W: alle drei Leitungen des Motors

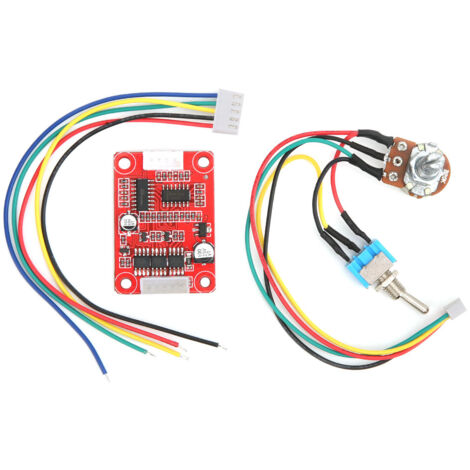

Paketliste:

1 x Treiberplatine für bürstenlosen Motor1 x Geschwindigkeitseinsteller + positiver und negativer Schalter1 x 5-Pin-Ausgangssteuerkabel (zufällige Farbe)

Hinweis:

Um den Motor besser und effizienter anzutreiben, haben wir ihn in zwei Spezifikationen unterteilt. (Kann programmiert werden)1, 12V normal, Arbeitsspannungsbereich 7,5V---18V, die höchste Geschwindigkeit 3000 U/min2, 12V hohe Geschwindigkeit, Arbeitsspannungsbereich 7,5V---18V, die höchste Geschwindigkeit erreicht 50.000 U/min
