32-I/O-GPIO-Erweiterungsmodul mit 8 Ein-/Ausgängen für Raspberry Pi – I/O-Erweiterungsadapter

Willkommen in unserem Shop! Dieses GPIO-Erweiterungsmodul wurde speziell für Raspberry Pi-Boards entwickelt, um das Problem der begrenzten Anzahl an Ein-/Ausgangsports effektiv zu lösen. Es verwendet vier 74HC595-ICs und erweitert die Anzahl der GPIO-Ports um 32. Das Modul kann mit anderen identischen Modulen kaskadiert werden, um die Erweiterung theoretisch unbegrenzt zu gestalten.

**Hauptmerkmale:**

- **32 GPIO-Erweiterung:** Diese Kaskadenerweiterungsplatine unterstützt das Hinzufügen von 32 GPIO-Ports.

- **Unbegrenzte Anschlussmöglichkeiten:** Das I/O-Erweiterungsadaptermodul kann eine unbegrenzte Anzahl identischer Module verbinden.

- **Wiring PI API & Beispielcode:** Es verwendet die Wiring PI API und wird mit Beispielcode geliefert.

- **Stabile Verbindung:** Die SPI-Schnittstelle gewährleistet eine stabile und reibungslose Verbindung.

- **8-Bit-Ein- und -Ausgabe:** Die Verwendung eines 8-Bit-Seriell-Eingangs und eines 8-Bit-Seriell- oder Parallel-Ausgangs sorgt für eine extrem stabile Datenübertragung ohne Blockierungen oder Unterbrechungen.

**Anschlüsse:**

- Anschluss für Raspberry Pi (2x13 Pins)

- Kaskadenanschluss für Raspberry Pi (2x13 Pins)

Pins)

- Erweiterte I/O-Ports Q0 bis Q31

**Technische Daten:**

- Betriebsspannung: 2,4 V bis 5 V

- I/O-Spannung: 3,3 V

- 32 erweiterte unidirektionale I/O-Pins

- Anschluss über SPI (Serial Peripheral Interface)

- Typische Offset-Frequenz: 100 MHz

- 8-Bit-Seriell-Eingang

- 8-Bit-Seriell- oder Parallel-Ausgang

- Spezifizierter Temperaturbereich: -40 °C bis +85 °C und -40 °C bis +125 °C

- Typische Anwendungen: Ansteuerung von Matrix-Displays, Digital Signage usw. Matrix-LEDs.

**Anwendung:**

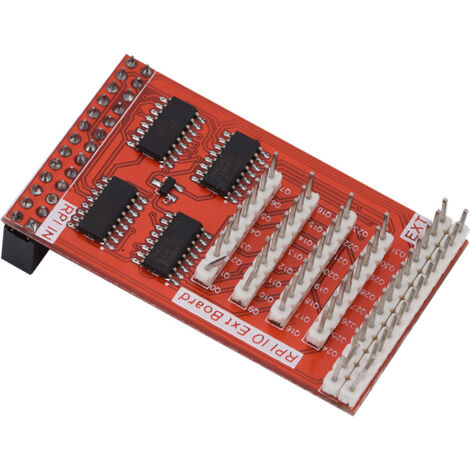

Setzen Sie das Modul mit der markierten Seite ein. Achten Sie beim Einlegen des Moduls auf die korrekte Ausrichtung und markieren Sie es mit „RPI IN“. Das Modul wird auf die Raspberry Pi-Platine aufgesetzt. Die 8x4-Anschlüsse des Moduls entsprechen den erweiterten GPIO-Pins Q0 bis Q31 und können über Dupont-Kabel mit Peripheriegeräten verbunden werden. Der Anschluss neben „EXT“ ermöglicht die Erweiterung der GPIO-Pins des Raspberry Pi, um ein weiteres identisches Modul anzuschließen.

**Lieferumfang:**

1 x GPIO-Erweiterungsmodul.
