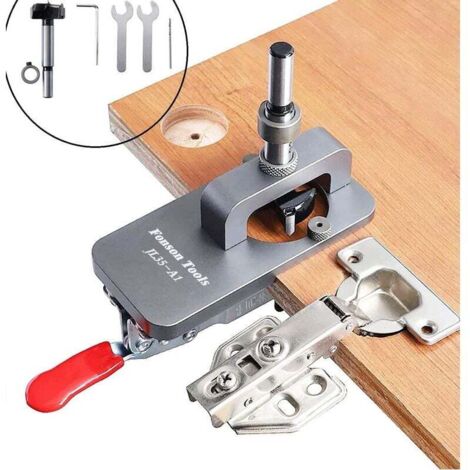

35-mm-Scharnierschablone, Scharnierschablone für Schranktüren, Schablone für verdeckte Scharniere, Lochzange, Bohrschablone für Heimwerkerarbeiten in der Holzbearbeitung

Allgemeine Beschreibung

Die 35-mm-Scharnierlehre ist ein unverzichtbares Werkzeug für die Holzbearbeitung und ideal für die Montage verdeckter Scharniere an Türen oder Schränken. Hergestellt aus einer Aluminiumlegierung, bietet es außergewöhnliche Langlebigkeit und Fertigungspräzision und gewährleistet so eine genaue Fixierung und komfortable Bedienung.

Technische Daten

• Material: Aluminiumlegierung
• Lochaufweiter-Durchmesser: 35 mm
• Einstellbare Bohrtiefe: 12–13 mm
• Einstellbare Plattengröße: 15–25 mm
• Schraubenlochgröße: 2 mm

Installation

• 35-mm-Lochaufweiter einsetzen.
• Bohrtiefe auf 12–13 mm einstellen und den Anschlagring fixieren.
• Feste Größe des schwarzen Druckblocks an der Schnellspannklemme einstellen.
• Lochaufweiter an die Markierungs- und Bohrposition auf der Platte positionieren und die Schnellspannklemme fixieren.
• Drücken Sie den Bohrgriff und bohren Sie 12–13 mm tief.
• Schraubenlochgröße: 2 mm bohren. Löcher auf der linken und rechten Seite.

Anwendung

Diese Bohrschablone ist für die meisten gängigen Scharniere geeignet. Der Abstand zwischen dem 35-mm-Loch und der Kante beträgt 5 mm, wodurch sie sich ideal für Heimwerkerprojekte eignet.

Weitere Informationen

• Lieferumfang: Scharnierbohrschablone * 1, 35-mm-Lochöffner (mit Begrenzungsring und Befestigungsschraube) * 1, 2-mm-Bohrer * 1, Schraubenschlüssel * 2, Sechskantschlüssel * 1.
