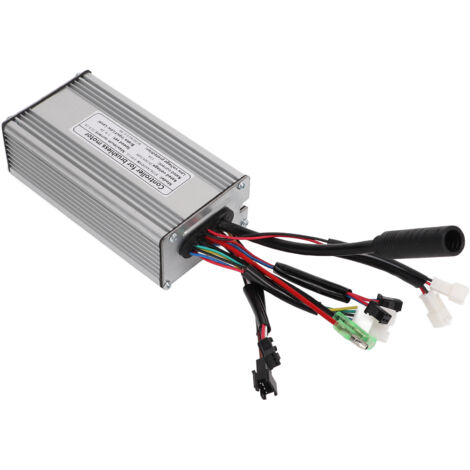

36V/48V/22A Sinus-Controller für 500W bürstenlosen Motor – Umbausatz für Elektrofahrräder

Willkommen in unserem Shop! Entdecken Sie unseren leistungsstarken bürstenlosen Motorcontroller, der Ihr E-Bike-Fahrerlebnis optimiert. Sein hochwertiges Gehäuse aus Aluminiumlegierung mit gerilltem Design sorgt für hervorragende Wärmeableitung. Dadurch wird die interne Elektronik effektiv vor Überhitzung geschützt und eine längere Lebensdauer gewährleistet. Dieser Sinuswellen-Controller bietet eine stabile Geschwindigkeitsregelung, feinfühliges Bremsen und reaktionsschnelle Richtungswechsel für ein sanfteres und sichereres Fahrgefühl. Es ist mit Hochleistungskabeln und -schnittstellen ausgestattet, die außergewöhnliche Zuverlässigkeit und Langlebigkeit bei einer sehr geringen Ausfallrate auch bei intensiver und lang anhaltender Nutzung gewährleisten.

**Wichtigste technische Daten:**

- **Controller-Typ:** Sinuswellen-Controller

- **Nennspannung:** DC 36 V/48 V

- **Maximalstrom:** 22 ± 1 A

- **Nennstrom:** 11 A

- **Drehzahlregelung:** 1–4,2 V

- **Unterspannungsschutz:** DC 30/40 ± 0,5 V

- **Bremseingang:** Niedrigpegel

- **Anschlusstyp:** Standardanschluss

- **Abmessungen des Controller-Gehäuses:** Ca. 125 x 66 x 39 mm / 4,9 x 2,6 x 1,5 Zoll

**Kompatibilität und Installation:**

Dieser Controller ist im Allgemeinen für bürstenlose Motoren mit einer Nennleistung von ca. 500 W geeignet. Installation und Verwendung werden durch die übersichtliche Kabelkennzeichnung vereinfacht.

**Farbbelegung der Controller-Kabel:**

1. Langes schwarzes Kabel: Motorkabel

2. Dickes einzelnes rotes und schwarzes Kabel: Stromleitung

3. Fünf Adernanschlüsse (Rot, Blau, Schwarz, Grün, Gelb): Displaykabel

4. Zwei Adern (Rot und Schwarz): Beleuchtungskabel

5. Zwei Adern (Rot und Blau): Kabel für den Not-Aus-Bremshebel

6. Rote, schwarze und weiße Adern: Kabel für den Daumengasgriff

7. Braune, schwarze, gelbe Kabel: Kabel für den Pedalunterstützungssensor (PAS)

**Lieferumfang:**

Sie erhalten 1 Controller und 1 Bedienungsanleitung für eine einfache Installation und Einrichtung.
