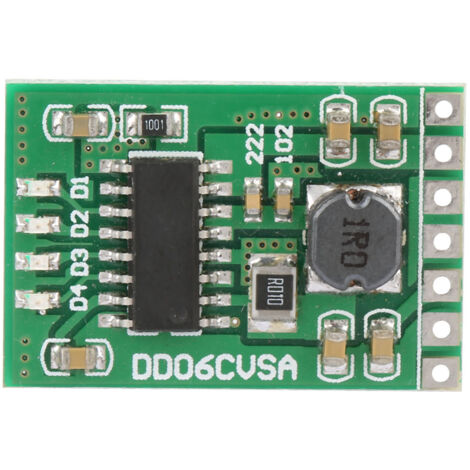

3,7V/4,2V Li-Ionen-Batteriemanagementmodul mit Lade-/Entladeschutz, Aufwärtswandler und LED-Anzeige – 5V 2,1A

Willkommen in unserem Shop! Entdecken Sie unser 4-in-1-Lithium-Batteriemodul, eine kompakte und vielseitige Lösung, die Laden, Entladen, Schutz und eine Ladezustandsanzeige in einem einzigen Schaltkreis vereint! Dieses Modul ist ideal für Ihre Elektronikprojekte, die ein zuverlässiges und effizientes Management von Lithium-Ionen- oder Lithium-Polymer-Akkus erfordern.

Detaillierte Spezifikationen:

- **Ladespannung:** DC 4,5 V bis 5,2 V (DC 5 V empfohlen)

- **Ladestrom:** 0 bis 2,1 A

- **Ruhestrom:** 100 µA

- **Vollladespannung:** 4,2 V ±1 %

- **Entladestrom:** 0 bis 3,5 A

- **Ruhestrom:** 50 µA

- **Entladewirkungsgrad:** Maximal 96 %

- **Ausgangsspannung (USB):** 5 V

- **Ausgangsstrom:** 0 bis 2,1 A

- **Betriebstemperatur:** -20 °C bis +85 °C

- **Abmessungen:** 26,7 mm (Länge) x 18,1 mm (Breite) x 5,7 mm (Höhe)

- **Gewicht:** 1,9 Gramm

Integrierte Schutzfunktionen (Keine zusätzliche Schutzplatine erforderlich):

Dieses Modul verfügt über umfassende Schutzfunktionen zum Schutz Ihrer Batterie:

- Überstromschutz (OCP)

- Überspannungsschutz (OVP)

- Kurzschlussschutz (SCP)

- Übertemperaturschutz (OTP)

Pinbelegung:

- **VIN:** Pluspol des Ladeanschlusses (Eingang)

- **GND:** Minuspol / Masse (gemeinsam für Last, Batterie und Ausgang)

- **BAT:** Pluspol von Batterieanschluss

- **VOUT:** Pluspol des 5V-Ausgangs (Ausgang)

- **KEY:** Trigger-Pin für den Ausgang (Low-Impuls-Trigger)

Bedienungsanleitung:

1. **Im Entlademodus** (die KEY-Funktion ist während des Ladevorgangs inaktiv): Triggern Sie den KEY-Pin einmal, um den 5V-Ausgang zu aktivieren. Triggern Sie ihn zweimal hintereinander, um den Ausgang zu deaktivieren.

2. Wenn eine Last (ein Gerät) angeschlossen wird, wird der Ausgang automatisch aktiviert. Bei einer Laststromaufnahme von weniger als 50 mA deaktiviert sich der Ausgang nach 30 Sekunden automatisch.

Bei einer Laststromaufnahme von mehr als 50 mA bleibt der Ausgang dauerhaft aktiv. Sie erhalten **1 4-in-1-Lithium-Batteriemanagementmodul** wie beschrieben und abgebildet.
