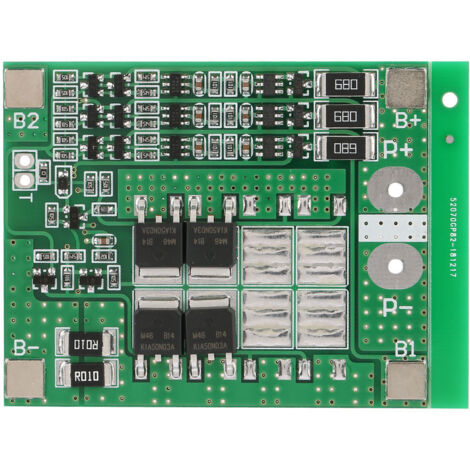

3S 12V 15A BMS-Platine für 18650 Li-Ionen-Akkus mit Zellenschutz und Balancierung

Willkommen in unserem Shop! Diese Schutzplatine ist das Herzstück Ihrer Batterie und verhindert Explosions-, Brand- und Beschädigungsgefahren. Sie bietet umfassenden Schutz vor Überladung, Tiefentladung, Überstrom und Kurzschlüssen. Die Version mit Balancierfunktion sorgt für eine optimale Zellbalance und damit für eine maximale Lebensdauer. Die Wahl der richtigen Schutzplatine und deren korrekte Installation sind entscheidend für die Langlebigkeit Ihrer Batterien. Der extrem niedrige Ruhestrom (< 30 µA) gewährleistet minimalen Stromverbrauch.

Merkmale:

Typ (wählbar): Unsymmetrisch oder symmetrisch.

Modelle: HX-3S-FL20 (unsymmetrisch) oder HX-3S-FL25A-A (symmetrisch).

Abmessungen: Unsymmetrisch: 58 x 20 x 3,6 mm / 2,28 x 0,79 x 0,14 Zoll.

Mit Symmetrierung: 56 x 45 x 4,0 mm / 2,20 x 1,77 x 0,16 Zoll.

Überlastspannung: 4,25 - 4,35 V ± 0,05 V.

Tiefentladespannung: 2,3 - 3,0 V ± 0,05 V.

Maximaler Betriebsstrom: 15 A (ohne Balancierung), 0–15 A (mit Balancierung). Maximaler Einschaltstrom: 20 A (ohne Balancierung), 20–25 A (mit Balancierung). Ruhestrom: < 30 µA. Innenwiderstand: < 100 mΩ. Ladespannung: 12,6 V – 13 V. Betriebstemperatur: -40 °C bis +50 °C. Lagerbedingungen: -40 °C bis +80 °C. Lebensdauer: > 30.000 Stunden. Kurzschlussschutz: Ja, mit verzögerter automatischer Wiederherstellung. Balancierstrom (mit Balancierung): 45 mA. Lieferumfang: Ohne Balancierung: 1 x 2110-CB Schutzchip, 2 x AOD472. Mit Balancierung: 1 x 2110-CB Schutzchip, 1 x BB3A, 4 x AOD472/AOD452.

Testpunktanleitung (balancierte Version): S1 und S2 kurzschließen. Wenn P+ und P- eine Ausgangsspannung liefern, funktioniert der MOS-Schutz ordnungsgemäß.

Die zusätzliche Temperaturüberwachung erweitert die thermische Schutzfunktion. Ihre Bestellung enthält: 1 x PCB-Schutzplatine (vormontiert). Wichtige Hinweise: Verwenden Sie keine hochwertigen und minderwertigen Batterien zusammen. Idealerweise sollten Innenwiderstand und Kapazität aller drei Batterien möglichst ähnlich sein. Bitte stellen Sie vor dem Kauf sicher, dass Sie über die notwendigen technischen Kenntnisse zu diesem Modul verfügen.
