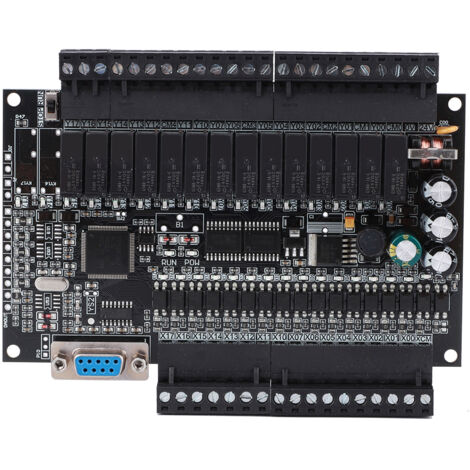

3U 30MR SPS-Steuerung – Industrielle Steuerplatine mit CAN/485-Schnittstelle, Automatisierung

Willkommen in unserem Shop! Diese industrielle Steuerplatine ist ein vielseitiges und leistungsstarkes SPS-Modul mit zwei 232-Kanal-Schnittstellen, von denen einer für die Programmierung von Überwachungsprogrammen vorgesehen ist. Sie ermöglicht die Touchscreen-Kommunikation und bietet umfangreiche Funktionen zur Temperatur- und Drucküberwachung. Alle auf dieser Platine verwendeten Relais sind hochwertig und importiert. Die Relaiskontakte sind für Wechselstrom bis maximal 5 A bei 250 V und Gleichstrom bis maximal 30 V bei 5 A ausgelegt. Die CPU dieser Platine gehört zur importierten STM32F103-Serie und gewährleistet extrem hohe Download-Geschwindigkeiten, was eine schnelle Programmierung ermöglicht und die Arbeitszeit bei seriellen Operationen erheblich reduziert. Diese Platine ist speziell als SPS-Platine konzipiert und ermöglicht die einfache Programmierung mittels Kontaktplandiagrammen und das direkte Schreiben auf die SPS mit Online-Überwachungsfunktionen.

Technische Daten:

- Eingangsspannung: DC 24 V

- Programmschritte: 8000 Schritte

- Kommunikationsschnittstelle: 2 x RS232 (Standard-9-polige serielle Schnittstelle, FX3u 38400, 7, E, 1 Protokoll) 1 x RS485

- X-Punkt-Eingänge: X0-X17, DC 24-Eingang, aktiver Low-Pegel. X0-X5 sind Hochgeschwindigkeits-Zähleingänge (12 kHz).

- Y-Punkt-Ausgänge: Y0-Y17 sind Relaisausgänge mit importierten Relais. Relaiskontakte: AC max. 5 A 250 V; Gleichstrom maximal 30 V, 5 A

- Analogeingang: 6 analoge Eingangskanäle, 12-Bit-Präzision. AD0–AD2 sind Spannungseingänge (0–10 V), AD3–AD5 sind Stromeingänge (0–20 mA). Der Analogwert kann mit dem RD3A-Controller ausgelesen werden.

- Analogausgang: 2 analoge Ausgänge, 12-Bit-Präzision, Ausgangsspannung: 0–10 V. Die analoge Spannung kann über die Steuerung WR3A ausgegeben werden.

- Zwischenrelais M: M0-M3071, Backup-Bereich einstellbar auf M0-M1023

- Schrittpunkt S: S0-1023, Backup-Bereich einstellbar auf S0-S1023

- Timer: 100-ms-Timer (T0-T199), 10-ms-Timer (T200-T249), 1-ms-Timer (T250-T383)

- Zähler: 16-Bit-Zähler (C0-C199), 32-Bit-Zähler (C200-C219), 32-Bit-Hochgeschwindigkeitszähler (C235-C255)

- Register: D0-D7999, Backup-Bereich einstellbar auf D0-7999

- Indirekte Adressierungszeiger: V0-7, Z0-7

- Unterprogramm-Sprungnummern: P0-63

- Interrupts: Externer Interrupt X0-5, Timer-Interrupt (1 ms), Zähler-Interrupt

- Spezielle M-Bauteile: M8000 ist im Betrieb normalerweise geschlossen, M8002 ist der Einschaltimpuls, M8011 ist der 10-ms-Impuls, M8012 ist der 100-ms-Impuls

Bitte beachten Sie, dass dieser Artikel in zwei Ausführungen erhältlich ist: mit Sockel und Gehäuse oder ohne Sockel und Gehäuse. Sie erhalten die exakt beschriebene und abgebildete Industriesteuerplatine.
