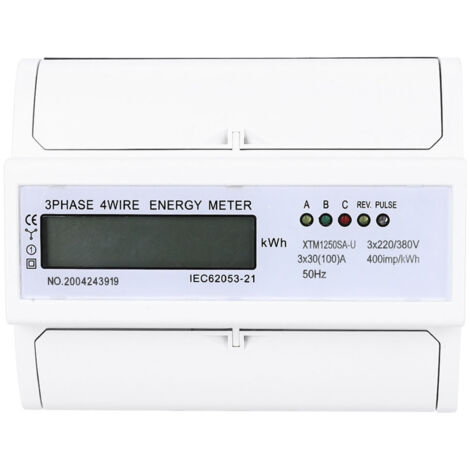

4-adriger, 7-poliger digitaler Drehstrom-Energiezähler für DIN-Schiene - Misst den kWh-Verbrauch (30-100A)

Willkommen in unserem Shop!

Entdecken Sie unseren hochpräzisen Einphasen-Stromzähler, der für eine einfache Installation und zuverlässige Messung Ihres Energieverbrauchs entwickelt wurde.

**Installation und Konformität:**

Dieser Zähler ist für die einfache Montage auf einer Standard-35-mm-DIN-Schiene konzipiert und entspricht vollständig der DIN EN50022. Seine Grundfläche beträgt zehn Polbreiten (12,5 mm Modul) und erfüllt die Norm JB/T7121-1993. Er wird standardmäßig mit einer Klemmenabdeckung für mehr Sicherheit geliefert; eine erweiterte Klemmenabdeckung ist optional erhältlich.

**Anzeige und Funktionen:**

Er ist mit einem siebenstelligen LCD-Display (6+1-stellige Anzeige) ausgestattet, das den Verbrauch bis zu 999.999,1 kWh anzeigen kann.

Fünf LED-Anzeigen liefern Echtzeitinformationen zum Leistungsstatus, zu Energieimpulsen (lokal und entfernt) und zum Datenkommunikationsstatus. **Messung und Genauigkeit:** Dieses Präzisionsmessgerät der Klasse 1 misst die Wirkenergie in Drehstrom-Vierleiter-Systemen (Dreikomponenten) unabhängig von der Stromrichtung gemäß IEC 62053-21. Es erkennt die Stromrichtung automatisch und zeigt diese auf dem LCD-Display an.

**Ausgänge und Anschlüsse:**

Es verfügt über zwei passive Impulsausgänge: einen polarisierten Ausgang für den lokalen Impuls und einen unpolarisierten Ausgang für den Fernimpuls. Beide Ausgänge entsprechen den Normen IEC 62053-31 und DIN 43864. Die Verkabelung ist vom Typ S (Typ U).

**Technische Daten:**

* **Modell:** XTM1250SA-U

* **Genauigkeit:** Klasse 1

* **Spannung:** 3 x 220 V/380 V

* **Strom:** 5 (30) A, 10 (40) A, 15 (60) A, 20 (80) A oder 30 (100) A (Bitte geben Sie Ihre Wahl bei der Bestellung an).

* **Isolationsverhalten:** Wechselspannung 4 kV für 1 Minute, Impulsspannung 6 kV (Wellenform 1,2/50 µs).

* **Gewicht:** 498 g

**Lieferumfang:**

Ihre Bestellung enthält:

* 1 x DIN-Schiene Stromzähler

* 1 x Benutzerhandbuch
