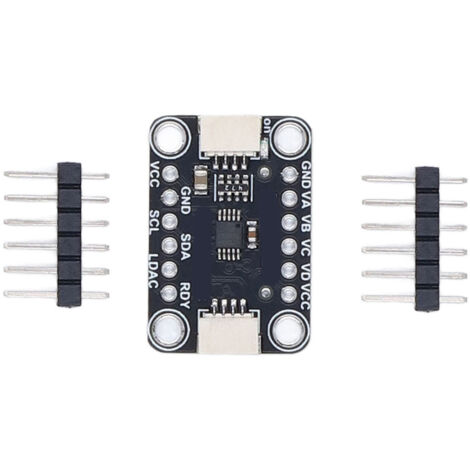

4-Kanal-Digital-Analog-Wandlermodul, 12-Bit-Quad-DAC-Platine MCP4728 mit EEPROM für Stemma QT Qwiic

Funktionen:

1. MIT SPEICHER: 4-Kanal-Digital-Analog-Wandlermodul mit integriertem nichtflüchtigem Speicher (EEPROM) für DAC-Code und I2C™-Adressbits – sehr praktisch.
2. 12 BIT: Der MCP4728 verfügt über vier 12-Bit-DACs in einem kompakten Gehäuse und erfüllt damit alle Ihre Anforderungen an die Spannungskonfiguration. Darüber hinaus können DAC-Parameter im internen EEPROM gespeichert werden. Nach dem Speichern im internen nichtflüchtigen Speicher werden die Parameter beim Einschalten des DACs standardmäßig über I2C geladen.
3. BETRIEBSSPANNUNG: Der MCP4728 ermöglicht Ihnen außerdem die Auswahl zwischen zwei Referenzspannungsquellen: der Eingangsspannung, die zur Versorgung des VCC-Pins verwendet wird, oder der internen 2,048-V-Referenzspannung. Bei Verwendung einer internen Referenzspannung (Vref im DAC) kann eine Ausgangsverstärkung von 1x oder 2x gewählt werden, was je nach Anwendungsanforderungen einen Spannungsbereich von 0 V bis 2,048 V bzw. 0 V bis 4,096 V ergibt.
4. FLEXIBEL UND EINSTELLBAR: Standardmäßig wird die Eingangsspannung als Vref verwendet. Dadurch lässt sich die Spannung basierend auf der Eingangsspannung im Bereich von 0 V bis 3,3 V oder 5 V anpassen. Alternativ können Sie 2,048 Vref für Anwendungen um 3,3 V und 4,096 Vref für Anwendungen um 5 V verwenden.
5. TECHNISCHE PARAMETER: Die Vierkanal-Digital-Analog-Wandlerplatine zeichnet sich durch eine schnelle Stabilisierungszeit von 6 µs (typischer Wert), Betrieb mit einer einzigen Versorgungsspannung von 2,7 V bis 5,5 V, eine Standard-I2C-Adresse von 0x60 und 2 Pins aus.

Spezifikationen:

Artikeltyp: 4-Kanal-Digital-Analog-Wandlermodul
12-Bit-Spannungsausgangs-DAC mit vier Pufferausgängen
Ausgangsspannungsbereich:
Mit interner VREF (2,048 V):
0,000 V bis 2,048 V, Verstärkung = 1
0,000 V bis 4,096 V, Verstärkung = 2
Mit externer VREF (VDD): 0,000 V bis VDD
±0,2 LSB (Least Significant Differential Nonlinearity) (DLN) (typischer Wert)
Schnelle Stabilisierungszeit: 6 µs (typischer Wert)
Betrieb mit Einzelversorgungsspannung: 2,7 V bis 5,5 V
Standard-I2C-Adresse: 0x60

Lieferumfang:

1 x Konverter
2 x Stiftverbinder
