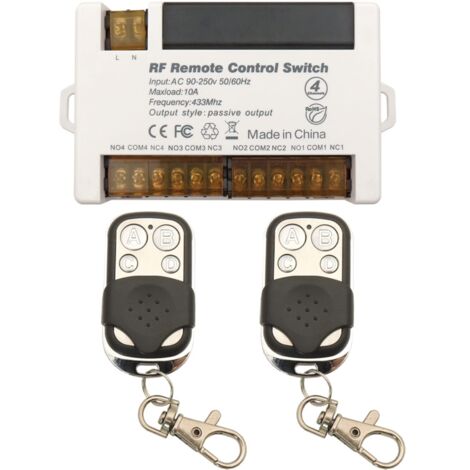

4-Kanal-Funkrelais-Fernschalter, 433 MHz RF-Fernbedienung, AC 230–220 V, 10 A, Relaisempfänger mit Handsender für 2 Sender, große Anschlussklemme, einfache Verdrahtung

【Hervorragendes Design】Funkfernbedienung mit 433 MHz. Stabile und zuverlässige Leistung mit hoher Empfangsempfindlichkeit (>-97 dBm). Das starke Signal durchdringt Wände, Decken und Türen. Die Fernbedienung ist bis zu 50 Meter entfernt und bietet eine Reichweite ohne Hindernisse. Sie können jedes an den Empfänger angeschlossene Gerät per Fernbedienung steuern. 【Einfache Bedienung】Extrem einfache Einrichtung und Rückstellung. Drei Betriebsmodi (Momentan/Kippen/Halten) stehen zur Auswahl. Die Konfiguration ist flexibel und kann an Ihre Bedürfnisse angepasst werden. Die Produkte werden vor dem Versand getestet und im Kippmodus programmiert. Auch ein gemischter Modus ist möglich, z. B. 2 Kanäle im Momentanmodus und 2 Kanäle im Kippmodus. 【Mehr Flexibilität】Der Empfänger enthält 4 x 10-A-Relais mit jeweils 3 Anschlüssen (Öffner, Masse, Schließer). Diese vier Relais arbeiten unabhängig voneinander und können daher einzeln ferngesteuert werden. Es handelt sich um potenzialfreie Relais mit passivem Ausgang und potentialfreien Kontakten. Jeder Empfänger kann ca. 20 Sender speichern. Ein Sender kann wiederum mehrere Empfänger steuern.
【Qualitätssicherung】Hochwertige Relais mit einer Lebensdauer von über 100.000 Schaltzyklen. Dies macht das Produkt besonders langlebig und betriebsstabil. Der Hochleistungsanschluss ist für einen Strom von 10 A ausgelegt, sodass das Produkt auch bei instabiler Stromversorgung zuverlässig funktioniert. Der Empfänger ist für einen Spannungsbereich von 85 V bis 240 V geeignet und somit flexibel einsetzbar. Geeignet für 220 V, 230 V, 240 V und 110 V. 【Vielseitige Anwendung】Diese Produkte eignen sich für den Einsatz in Privathaushalten, landwirtschaftlichen Betrieben, Fabriken, Büros, Laboren, Supermärkten usw. Sie können jedes an den Relaisempfänger angeschlossene Gerät per Fernbedienung steuern. Beispiele hierfür sind Garagentore, elektrische Einfahrtstore, Rolltore, Schiebetüren und elektrische Vorhänge, Motoren, Lampen, Beleuchtung, Lüftungsanlagen, Signalübertragung und vieles mehr. 【Hervorragendes Design】Funkfernbedienung mit 433 MHz. Stabile und zuverlässige Leistung mit hoher Empfangsempfindlichkeit (>-97 dBm). Ein starkes Signal durchdringt Wände, Böden und Türen. Die Steuerung ist aus bis zu 50 Metern Entfernung ohne Hindernisse möglich. Sie können jedes an den Empfänger angeschlossene Gerät per Fernbedienung steuern. 【Einfache Bedienung】Extrem einfache Einrichtung und Rückstellung. Drei Betriebsmodi (Momentan/Kippen/Halten) stehen zur Auswahl. Sie können diese je nach Bedarf einfach selbst konfigurieren. Der Betriebsmodus des Produkts ist anpassbar. Die Produkte werden vor dem Versand getestet und im Kippmodus programmiert. Es kann auch ein Mischmodus konfiguriert werden, z. B. 2 Kanäle im Momentanmodus und 2 Kanäle im Kippmodus. [Mehr Flexibilität] Dieser Empfänger enthält 4 x 10-A-Relais mit jeweils 3 Anschlüssen (Öffner, Masse, Schließer). Die 4 Relais sind unabhängig voneinander und können daher einzeln ferngesteuert werden. Es handelt sich um potentialfreie Relais mit passivem Ausgang und potentialfreien Kontakten. Jeder Empfänger kann bis zu 20 Sender speichern, und ein Sender kann mehrere Empfänger steuern. [Qualitätssicherung] Hochwertige Relais mit einer Lebensdauer von über 100.000 Schaltzyklen sorgen für Langlebigkeit und einen stabilen Betrieb. Der Hochleistungsanschluss ist für einen Strom von 10 A ausgelegt, sodass das Produkt auch bei schwankender Stromversorgung zuverlässig funktioniert. Der Empfänger ist für einen Spannungsbereich von 85 V bis 240 V geeignet und somit flexibel einsetzbar. Er ist außerdem für 220 V, 230 V, 240 V und 110 V geeignet. 【Breites Anwendungsspektrum】Diese Produkte eignen sich für Privathaushalte, landwirtschaftliche Betriebe, Fabriken, Büros, Labore, Supermärkte usw. Sie können jedes an den Relaisempfänger angeschlossene Gerät per Fernbedienung steuern, z. B. Garagentore, elektrische Einfahrtstore, Rollläden, Schiebetüren und elektrische Vorhänge, Motoren, Lampen, Beleuchtung, Lüftungsanlagen, Signalübertragung und vieles mehr. Wir sind ein professioneller Hersteller von Funkfernbedienungsschaltern und WLAN/Zigbee/Bluetooth-Smart-Schaltern und konzentrieren uns darauf, unseren Kunden praktische, energiesparende, sichere, effiziente und wirtschaftliche Fernbedienungsgeräte und -lösungen anzubieten. Wir verfügen über eine eigene Fabrik, eigene Ingenieure und eine eigene Marke. Unsere Produkte werden von Kunden geschätzt und finden breite Anwendung in verschiedenen Bereichen, z. B. bei Beleuchtung, Motoren, Garagentoren, elektrischen Vorhängen, Wasserpumpen, Lüftungsanlagen, Alarmanlagen, elektrischen Türschlössern usw. Der Funkfernbedienungsschalter mit 433-MHz-Funktechnologie verfügt über ein starkes Signal, das Wände, Böden und Türen durchdringt. Der EV1527-Lerncode-Chip erhöht die Sicherheit des Fernbedienungssystems. Sie können jedes an den Relaisempfänger angeschlossene Gerät über den Sender von überall innerhalb einer zuverlässigen Reichweite steuern. Die Einrichtung und der Reset sind denkbar einfach. Es stehen drei Betriebsmodi zur Verfügung (Momentan-, Kipp- und Dauerbetrieb). Die Konfiguration ist flexibel und an Ihre Bedürfnisse anpassbar. Der Empfänger verfügt über vier unabhängig voneinander steuerbare Relais. Jedes Relais besitzt drei Anschlüsse (Öffner, Masse, Schließer). Dank der großen Anschlussklemmen ist die Verdrahtung kinderleicht. Die Produkte können in Privathaushalten, landwirtschaftlichen Betrieben, Fabriken, Büros, Laboren, Supermärkten usw. eingesetzt werden. Die Anwendungen für drahtlose Fernbedienungen reichen von einfachen Fernbedienungen für den Haushalt bis hin zu Automatisierungssystemen wie elektrischen Vorhängen, Garagentoren, Motoren, Alarmanlagen, Beleuchtung usw.

• 1x HF-Relaisempfänger
• 2x Fernbedienungen (Batterie enthalten)
• 1x Produktanleitung

• Betriebsspannung Empfänger: AC 90V~250V
• Eingangs-/Ausgangsspannung: 1~250V
• Max. Stromstärke: 10A
• HF-Frequenz: 433MHz
• Unterstützte Codierung: 1527 Lerncode
• Empfangsempfindlichkeit: >97dBm
• HF-Betriebsmodus: ASK-Superheterodyn-Funkempfang
• Betriebstemperatur: -30 bis +80 °C
• Empfangsreichweite: Freifläche, mehr als 50 Meter
• Standby-Strom: < 5 mA

Taste „A“ gedrückt halten, Relais „1“ leuchtet auf; Taste „A“ loslassen, Relais „1“ erlischt.

Installation

1. Die Lerntaste (am Empfänger) einmal drücken. 3 Sekunden warten;
2. Taste „A“ auf der Fernbedienung drücken. Erfolgreich.

Taste „A“ drücken, Relais „1“ leuchtet auf; Taste „A“ erneut drücken, Relais „1“ erlischt.

Installation

1. Die Lerntaste (am Empfänger) zweimal drücken. 3 Sekunden warten;
2. Taste „A“ auf der Fernbedienung drücken. Erfolgreich.

Drücken Sie die Taste „A“, Relais „1“ leuchtet auf; drücken Sie die Taste „B“, Relais „2“ leuchtet auf und gleichzeitig schaltet sich Relais „1“ aus. Drücken Sie die Taste „C“, um beide Relais auszuschalten.

Installation (Hinweis: Die Fernbedienung benötigt 3 Tasten)

1. Drücken Sie die Lerntaste (am Empfänger) 3 Mal. Warten Sie 3 Sekunden;
2. Drücken Sie die Taste „A“ auf der Fernbedienung. Erfolgreich.

Drücken Sie die Lerntaste (am Empfänger) 8 Mal. Erfolgreich.

Hinweis

1. Vor dem Ändern des Betriebsmodus einer Fernbedienung zurücksetzen.
2. Nach dem Zurücksetzen funktionieren alle Fernbedienungen nicht mehr.

Momentanmodus

Kippmodus

Rastmodus

Zurücksetzen

Je nach Anwendungsfall stehen verschiedene Verdrahtungsmethoden für eine flexible Verarbeitung zur Verfügung. Dies ist ein passives Ausgangsrelais. Potenzialfreie Kontakte.

Über

Leistungsstarkes 433-MHz-HF-Signal

Einfache Bedienung

Vielseitig einsetzbar

Produktparameter

AC 90 V ~ 250 V, 4 Kanäle

Momentanmodus

Umschaltmodus

Lastmodus

Reset

Schaltplan
