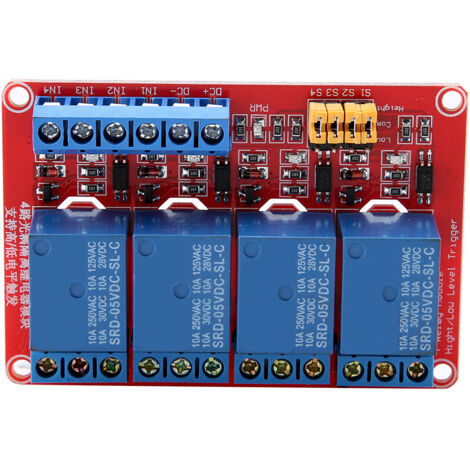

4-Kanal-Optokoppler-Relaismodul 5 V/12 V/24 V - High/Low-Triggerung

Willkommen in unserem Shop! Dieses vielseitige 4-Kanal-Relaismodul bietet robuste Steuerung für Ihre Automatisierungsprojekte. Dank Optokoppler-Isolation zeichnet es sich durch hohe Ansteuerleistung und stabilen Betrieb bei einem Triggerstrom von nur 5 mA aus. Sie können die Betriebsspannung je nach Systemanforderungen auf 5 V, 12 V oder 24 V einstellen. Jeder Kanal lässt sich individuell per Jumper konfigurieren und durch ein High- oder Low-Signal ansteuern. Das Modul verfügt über ein fehlertolerantes Design: Das Relais schaltet nicht, wenn die Steuerleitung unterbrochen ist. Die benutzerfreundliche Oberfläche sorgt für hohen Bedienkomfort; alle Verbindungen lassen sich einfach über Schraubklemmen herstellen. Die Platine ist mit einer grünen Betriebsanzeige und vier roten LEDs zur Statusanzeige der einzelnen Relais ausgestattet. Vier Befestigungslöcher gewährleisten eine sichere Montage.
Ihre Bestellung umfasst ein (1) Relaismodul.
**Technische Daten:** *
**Modulgewicht:** 60 g / 2,1 oz *
**Relais-Belastbarkeit:** AC 250 V/10 A, DC 30 V/10 A pro Kanal *
**Modulabmessungen (L x B x H):** 73 x 50 x 18,5 mm / 2,9 x 2 x 0,7 Zoll *
**Durchmesser der Befestigungslöcher:** 3,1 mm; Lochabstand: 67 x 44,5 mm
**Modulanschlüsse:** *
**DC+:** An den Pluspol der Stromversorgung (5 V, 12 V oder 24 V) anschließen. *
**DC-:** An den Minuspol der Stromversorgung anschließen. *
**IN1 - IN4:** Steuereingänge für die Relais 1 bis 4. Die Triggerung hängt von der Jumper-Einstellung ab.
**Relais-Ausgangsklemmen (12 Anschlüsse):** *
**NO1 - NO4:** Öffnerkontakte. Offener Stromkreis, wenn das Relais ausgeschaltet ist; mit COM verbunden, wenn das Relais eingeschaltet ist. *
**COM1 - COM4:** Gemeinsame Klemmen für jedes Relais. *
**NC1 - NC4:** Schließerkontakte. Mit COM verbunden, wenn das Relais ausgeschaltet ist; offener Stromkreis, wenn das Relais eingeschaltet ist.
**High/Low-Pegel-Triggerung (Jumper S1-S4):** *
COM mit LOW verbinden für Low-Pegel-Triggerung auf diesem Kanal. *
COM mit HIGH verbinden für High-Pegel-Triggerung auf diesem Kanal.
