4-Kanal-Relaismodul – Automatische Hoch-/Niederspannungssteuerung – 5-V-Schaltung

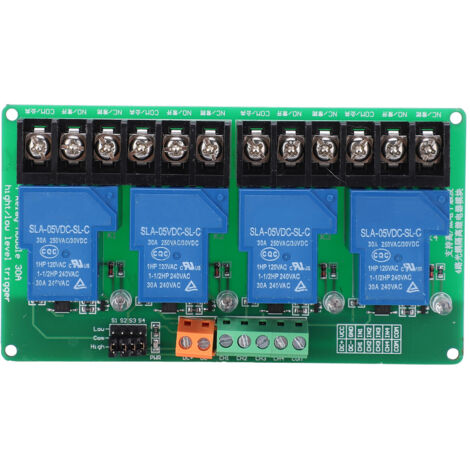

Willkommen in unserem Shop! Dieses 4-Kanal-Relaismodul ist für den robusten und zuverlässigen Einsatz in automatisierten Steuerungssystemen konzipiert. Es verfügt über ein doppelseitiges Leiterplattendesign für ein kompaktes, ansprechendes und übersichtliches Layout. Kernstück sind vier leistungsstarke 30-A-Relais, die hohe Lasten bis zu 30 A DC oder 250 V AC bewältigen können. Jeder Kanal ist unabhängig mit einer Optokoppler-Isolation ausgestattet und bietet so hervorragenden Schutz vor Störungen in Ihrem Steuerkreis. Eine gut sichtbare LED-Anzeige pro Relais ermöglicht die sofortige visuelle Bestätigung des Status (EIN/AUS) und vereinfacht so Überwachung und Fehlersuche. Ideal für Automatisierungs-, Sicherheits- und Schaltungsumwandlungsanwendungen bietet dieses Modul vielseitige Triggeroptionen. Es ist in Low-Level- und High-Level-Triggerkonfigurationen erhältlich und kompatibel mit 5-V-, 12-V- und 24-V-Steuerungssystemen. Die genauen Triggerspannungsbereiche der einzelnen Modelle entnehmen Sie bitte den unten stehenden detaillierten Spezifikationen.
**Produktspezifikationen:** *
**Artikeltyp:** Relaismodul *
**Kanäle:** 4 *
**Relaisleistung:** Hochleistung 30 A *
**Lastspannung:** DC 30 A oder AC 250 V *
**Ruhestrom:** 5 mA *
**Maximaler Betriebsstrom:** 90 mA / 80 mA / 50 mA (variiert je nach Spannungsmodell) *
**Hauptmerkmale:** Optokoppler-Isolation pro Kanal, LED-Statusanzeigen, doppelseitige Leiterplatte. *
**Verfügbare Triggermodi:** Niedrigpegel- oder Hochpegeltriggerung (für 5 V, 12 V oder 24 V Steuerung).
**Detaillierte Triggerspannungsbereiche:** *
**5 V Niedrigpegeltriggerung:** EIN bei 0–2 V DC, AUS bei 3–5 V DC. *
**12-V-Niederpegel-Triggerung:** EIN bei 0–5 V DC, AUS bei 6–12 V DC. *
**24-V-Niederpegel-Triggerung:** EIN bei 0–12 V DC, AUS bei 13–24 V DC. *
**5-V-Hochpegel-Triggerung:** EIN bei 3,3–5 V DC, AUS bei 0–2,5 V DC. *
**12-V-Hochpegel-Triggerung:** EIN bei 6–12 V DC, AUS bei 0–5,5 V DC. *
**24-V-Hochpegel-Triggerung:** EIN bei 12–24 V DC, AUS bei 0–8,5 V DC.
**Lieferumfang:** 1 x Relaismodul (Bitte geben Sie bei der Bestellung die gewünschte Spannung und den Triggertyp an).
