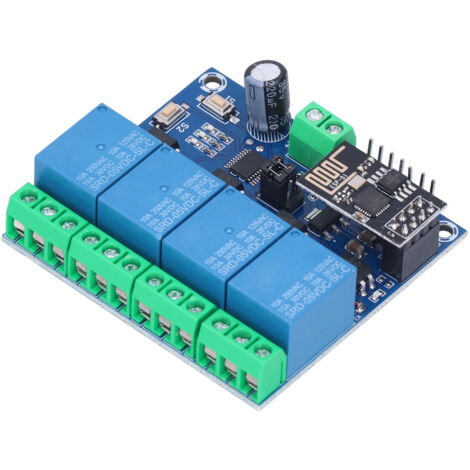

4-Kanal-WLAN-Modul: Fernsteuerschalter für Smart Home

Willkommen in unserem Shop! Dieses leistungsstarke und zuverlässige WLAN-Relaismodul ermöglicht Ihnen die drahtlose Steuerung Ihrer Geräte. Es integriert einen stabilen 8-Bit-Mikrocontroller und ein ESP-01-WLAN-Modul für zuverlässige Leistung. Die Einrichtung ist kinderleicht. Nach einer kurzen Installation über die zugehörige App auf Ihrem Smartphone können Sie die Relais fernsteuern. Die Platine verfügt über eine Modusauswahltaste und gut sichtbare LED-Anzeigen zur Anzeige des Echtzeitstatus. In freier Umgebung genießen Sie eine stabile drahtlose Reichweite von bis zu ca. 100 Metern. Ihre konfigurierten Netzwerkzugangsdaten werden dank SmartConfig-Technologie im nichtflüchtigen Speicher gespeichert.

Das integrierte Relais ist auf Langlebigkeit und Geschwindigkeit ausgelegt und für 10 A/250 V AC oder 10 A/30 V DC ausgelegt. Es bietet eine kontinuierliche Aktivierungskapazität von bis zu 100.000 Zyklen und verfügt über einen Diodenschutz für eine schnelle Reaktionszeit.

**Produktdetails:** *

**Artikeltyp:** WLAN-Relaismodul *

**Hauptkomponenten:** Hochleistungs-Mikroprozessor und ESP-01 WLAN-Modul. *

**Zwei Betriebsmodi:** Verbinden Sie Ihr Smartphone direkt mit dem Modul oder verbinden Sie sowohl Ihr Smartphone als auch das Modul mit Ihrem Router. *

**Vielseitige Funktion:** Kann auch als USB-Relais verwendet werden, wenn das ESP-01-Modul nicht angeschlossen ist. *

**Schnittstellen:** Enthält einen UART-Debug-Port und eine dedizierte Schnittstelle zur MCU-Programmierung.

**Verwendung und Anzeigen:** *

**Stromversorgung:** IN+, IN- *

**Tasten:** S1 zum Ändern der Modi (Modus 1 ist der Standardmodus); S2 zum Wiederherstellen der Werkseinstellungen. **LED-Anzeigen:** D1/D2/D3/D4 (Rot): Leuchten auf, wenn das jeweilige Relais aktiviert ist. D7 (Rot): Zeigt an, dass Modus 1 aktiv ist. D5 (Blau): Zeigt an, dass Modus 2 aktiv ist. D6 (Grün): Zeigt den Netzwerkstatus an: Aus: Automatische Konfiguration oder Verbindung zum Router unterbrochen. Schnelles Blinken (0,5 s): Bereit zur Konfiguration der WLAN-Zugangsdaten über die App. Langsames Blinken (2s): Konfiguriert, warte auf TCP-Verbindung mit dem Telefon.

*

Dauerhaft leuchtend: Erfolgreich mit Ihrem Telefon verbunden.

**Relaisanschlüsse (für 4 unabhängige Relais):** COM1, NC1, NO1 | COM2, NC2, NO2 | COM3, NC3, NO3 | COM4, NC4, NO4

**Beispiele für Steuerbefehle (hexadezimales Format):** *

Erstes Relais aktivieren: A0 01 01 A2 *

Erstes Relais deaktivieren: A0 01 00 A1 *

(Die Befehle folgen dem gleichen Muster für die Relais 2, 3 und 4.)
