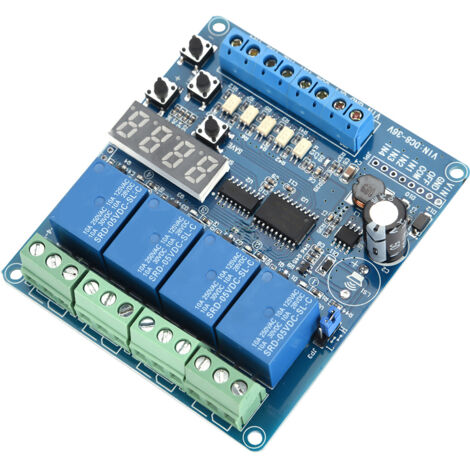

Entdecken Sie unser 4-Kanal-Multifunktions-Relaissteuermodul – ein vielseitiges Werkzeug mit Komponenten in Industriequalität für zuverlässigen und einfachen Einsatz in unterschiedlichsten Leistungssteuerungsanwendungen. Das Modul misst ca. 85 x 75 mm und wiegt ca. 88 Gramm.
Es verfügt über vier unabhängige Eingangs- und Ausgangssteuerkanäle, die jeweils für bis zu 20 verschiedene Funktionen konfiguriert werden können und somit außergewöhnliche Flexibilität bieten. Es arbeitet mit einem breiten DC-Eingangsspannungsbereich von 8 V bis 36 V und ist mit einem Verpolungsschutz ausgestattet. Der Modulstatus lässt sich einfach über LEDs für Stromversorgung und Relaisaktivierung überprüfen. Zu den wichtigsten Funktionen gehören eine präzise Zeitschaltfunktion (Genauigkeit <1 %), ein automatischer Energiesparmodus und ein nichtflüchtiger Speicher, der alle Einstellungen auch bei Stromausfall speichert. Die Eingangssignaltriggerung unterstützt vom Benutzer wählbare High- oder Low-Pegel-Impulsaktivierung.
**Hauptfunktionen und Einrichtung:** *
**Menü 1 (F--X):** Zum Aufrufen SET gedrückt halten. Verwenden Sie „+“ oder „-“, um Kanal X (0–3, entsprechend den Kanälen 1–4) auszuwählen. *
**Menü 2 (X--0 bis X--7):** Drücken Sie kurz SET in Menü 1, um aufzurufen. Navigieren Sie mit „+“ oder „-“ durch die Einstellungen 0–7 für den ausgewählten Kanal.
*
**X--0 (00):** Funktionsauswahl. Stellen Sie die Parameter 0-19 für die Funktionen 1-20 ein.
*
**X--1 (000):** Zeiteinstellung T1 (0-255).
*
**X--2 (00):** Minuteneinstellung T1 (0-59).
*
**X--3 (00):** Sekundeneinstellung T1 (0-59).
*
**X--4 (000):** Zeiteinstellung T2 (0-255).
*
**X--5 (00):** Minuteneinstellung T2 (0-59).
*
**X--6 (00):** Sekundeneinstellung T3 (0-59).
*
**X--7 (0000):** Anzahl der Zyklen (0-9999).
*
Drücken Sie SAVE, um die Einstellungen zu bestätigen und zu beenden.
**Elektrische Parameter:** *
**Betriebsspannung:** Empfohlen: DC 8–36 V (Grenzwert: DC 6–45 V). *
**Leistungsaufnahme:** Statisch <0,1 W, Dynamisch <1,5 W. *
**Betriebstemperatur:** Empfohlen: -20 °C bis 60 °C (Grenzwert: -30 °C bis 70 °C). *
**Belastbarkeit (pro Kanal):**
*
Normalerweise offen (NO): DC 0–30 V / 10 A, AC 0–250 V / 10 A.
*
Normalerweise geschlossen (NC): DC 0–28 V / 10 A, AC 0–125 V / 10 A.
**Modulanschlüsse:** *
**Spannungs-/Signaleingang (8 Anschlüsse):** VIN (DC+), GND (DC-), OFF (Leistungssteuerung), COM (Gemeinsames Signal), IN1 bis IN4 (Eingangssignal). *
**Relais-Lastausgang (12 Anschlüsse):** Zum Anschluss von gesteuerten Geräten. *
**Hinweis:** Die Eingangssignallogik (aktiver High-/Low-Pegel) wird durch Anschluss des COM-Ports an H (High) oder L (Low) ausgewählt.
**Lieferumfang:** *
1 x Relais-Steuermodul.
